概述

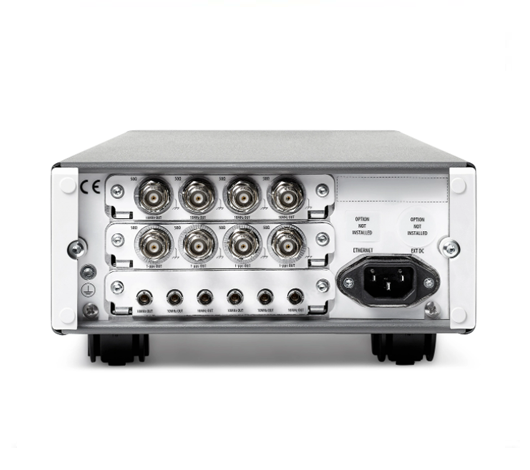

时间和频率分配放大器FDA-301是一款非常通用的光纤和同轴电缆分配放大器，旨在将各种信号类型从中央频率标准和/或中央定时源分配到多个远程接收点。它具有模块化输出设计，后部有三个输出模块插槽，可从单个单元提供多达18个光纤连接或12个同轴电缆连接。

它通过光纤或同轴电缆提供窄带正弦参考频率分配，抖动最小，专为 100 kHz 至 100 MHz 之间的参考信号而设计。默认频率为 10 MHz。正弦分布完全是模拟的，不使用PLL或其他类型的频率恢复电路，这些电路可能会引入抖动或漂移。信号在窄带高Q滤波器中滤波，可严重抑制噪声和失真。

FDA-301还通过脉冲输入/输出（例如1pps和未调制的IRIG时间码（DCLS））提供时间同步信号分配。脉冲分布为宽带，允许任何高达1 MHz的脉冲输入信号。

此外，FDA-301具有单独的输入，用于分发串行（RS232）时间消息（NMEA或用户定义），这些消息与1-pps脉冲分配一起将分配精确的时间刻度。

根据ITU-T建议书G.703，还有用于分配E1/T1时钟和数据信号的专用输入，2.048或1.544 MHz/Mbps

10 MHz正弦输入为标准输入，其他输入为可选输入。

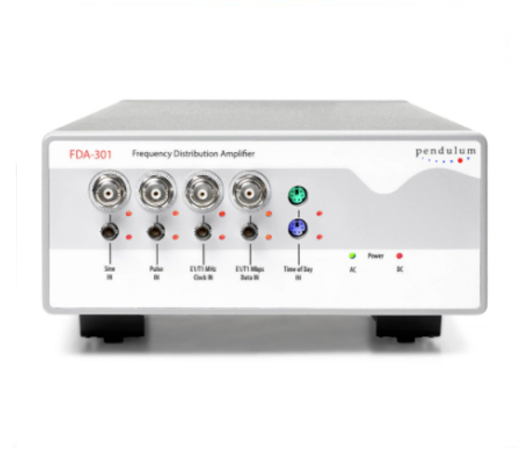

所有输入均为双输入，采用主从配置，如果主输入发生故障，则自动切换，从而提供故障安全输入源冗余。

FDA-301 具有 3 个输出插槽，用于各种可选输出模块。所有同轴电缆和 T.o.D. 输出模块都有 4 个连接器。所有光纤输出模块都有 6 个连接器。

还有一个外部直流电源选项，以提供电源冗余。

系统结构

FDA-301 设计用于与任何摆锤频率标准（GPS-12R、6688/89、GPS-88/89）、任何福禄克频率标准（908/909、910、910R）以及 Orolia/Spectracom 的任何参考时钟配合使用。它还将与所有其他产生振幅在0.2至2 Vrms之间的正弦波参考的品牌配合使用。

FDA-301将接受所有产生TTL或CMOS 5V信号的脉冲源，例如所有摆锤，福禄克和Orolia / Spectracom时钟的1pps输出
