EMC 扫描的新行业标准

高分辨率和经济实惠的扫描

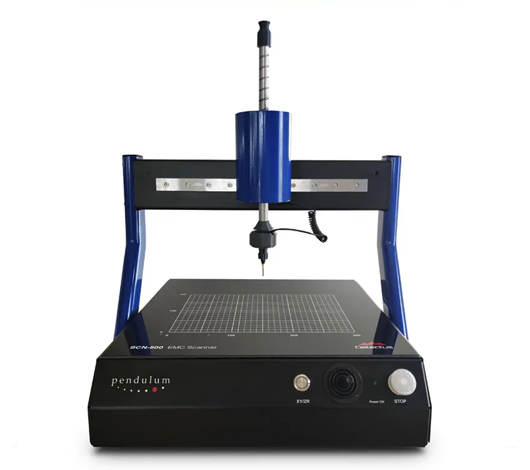

SCN系列有三种不同的尺寸，以适应大多数DUT，并将0.1 mm的极高扫描分辨率与探头旋转相结合，以及一流的扫描软件，以提供强大的EMC测试可视化。对于具有高度基本不同组件的电路板，可选的激光测距仪将使您能够跟踪 DUT 的形貌，并在与 DUT 的固定距离内进行测量，从而自动创建 DUT 的精确 3D 模型。

您如何执行 EMC 扫描？

一个完整的扫描仪系统由 EMC 扫描器硬件包、Detectus 扫描软件 （DSS）、频谱分析仪和运行扫描仪软件的 PC 组成。如果需要，摆锤仪器可以提供一切，但通常用户已经拥有一台 PC 和一台频谱分析仪。

将测试对象放在坐标板上，并在测试对象上方的受控且可重复的路径中移动一个小型近场探头，记录场强。每个位置的探头输出信号由频谱分析仪测量，并传输到扫描仪软件。智能软件将空间信息（X，Y，Z）与该位置的光谱相结合，并显示详细的结果。

Detectus SCN 扫描仪的优点

在研发中

在设计的早期阶段使用 EMC 扫描仪，您可以在潜在的辐射和抗扰度问题集成到产品中并且纠正成本高昂的问题之前检测到它们。

如果产品在测试室的测试中未通过，通常您只能知道哪个频率失败，而不是噪声源的位置。EMC 扫描仪可以帮助您找到源，在重新设计产品的同时进行重复测量可帮助您降低排放水平。

同样，如果您的问题是免疫力，您可以（可选）扫描敏感区域并重复测量，同时加强产品。

您可以比较不同的设计解决方案，并对电磁辐射进行比较测量。

在问答中

EMC 扫描器可以帮助您在生产线上保持高质量。您可以对生产线上的样品进行测量，并轻松地将它们与参考进行比较。通过这种方式，您可以确保，例如，组件供应商的更改不会以负面方式影响发射光谱。

Detectus 设计人员的领先性能

扫描器的步长为 0.1mm，您可以精确定位密集设计中的发射源，成本与 1mm 扫描器相当

您可以使用标准摆锤探头套件扫描高达 10 GHz 的辐射。如果用户将近场探头提升到更高的频率，例如70 GHz，则可以轻松连接这些探头并用于EMC扫描。软件没有限制，但您当然必须使用支持频率范围的频谱分析仪。

在 Detectus SCN 系列中，您可以选择各种尺寸，以适合大多数测试对象。扫描表有四种基本尺寸 （WxDxH）：

200×100 mm（2D 扫描，无 Z 轴和探头旋转）

200x100x100 mm （4D = 3D 扫描，探头旋转）

300x200x100 mm （4D = 3D 扫描，探头旋转）

600x400x300 mm （4D = 3D 扫描，带探头旋转）

世界一流的软件让您看到电磁场

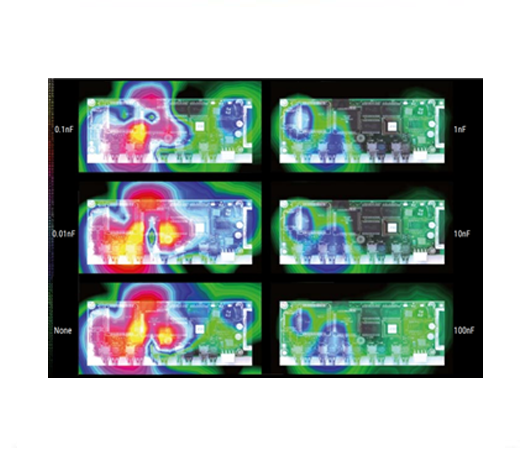

易于使用且功能丰富的 DSS 软件可让您在组件级别（甚至在组件内部）测量和可视化辐射源的强度和位置。这种测量的结果可以显示为二维或三维彩色地图。可以轻松重复测量，从而创建客观的比较测量结果。

由于精确的重复扫描，可以保存测量结果，并在以后与板级更改进行比较。软件甚至允许减去两个扫描结果，以强调任何电路板布局或组件变化的真正差异。
