VCS 500N12 系列

VCS 500N12 型号

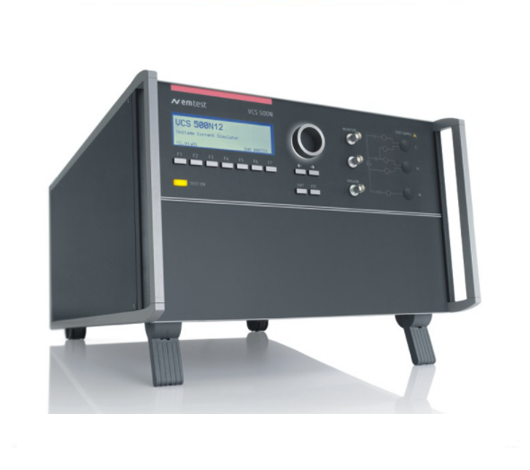

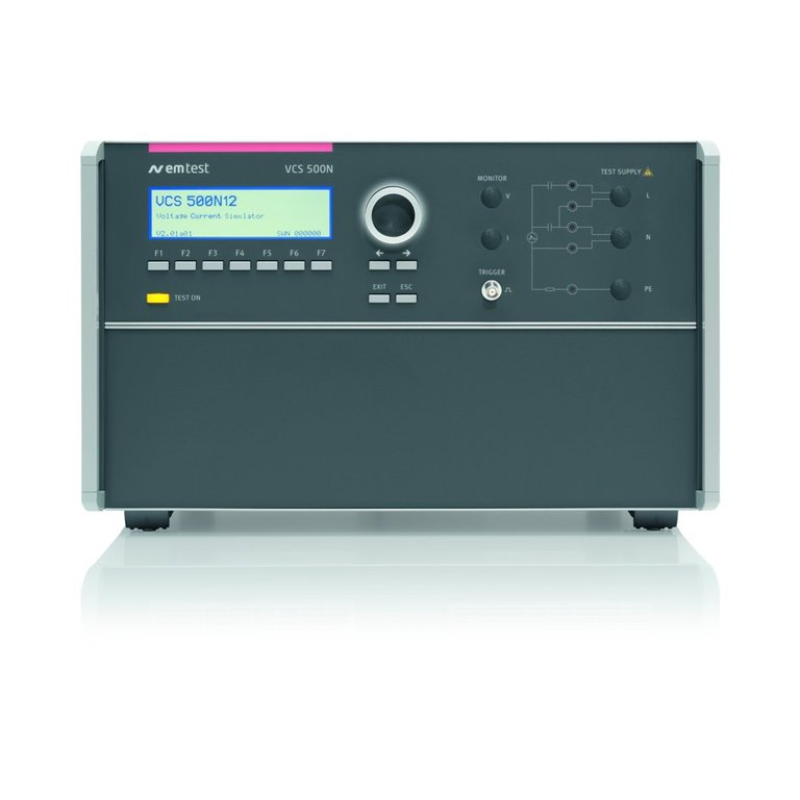

VCS 500N12

12 kV 浪涌模拟器
波形 1.2 / 50 us - 8 / 20 us
耦合方式符合 IEC 和 ANSI Cat.B 标准
配备外置三相 3 x 480 V 耦合网络

VCS 500N12.2

12 kV 浪涌模拟器
波形 1.2 / 50 us - 8 / 20 us
耦合方式符合 IEC 和 ANSI Cat.B 标准
配备外置三相 3 x 690 V 耦合网络
需与 CNV 503S21 配合使用

组合波形 1.2 / 50 US - 8 / 20 US

开路电压

500 V - 12,000 V ± 10%

上升时间

1.2 us ± 30%

脉冲半峰值时间

50 us ± 20%

短路电流

最大 6,000 A ± 10%

上升时间

8 us ± 20%

脉冲半峰值时间

20 us ± 20%

极性

正，负，交替

计数器

1 - 30,000 或无限

触发电路

触发方式

自动，手动，外部触发

CRO 触发

示波器 5 V 触发信号

同步

0° - 360°，分辨率 1°

重复率

6 s - 999 s，取决于电压

输出

直接输出

通过高压连接器输出：
- Zi = 2 ohm
- 连接外置浪涌耦合网络

测量

CRO 电压监测

10 Vp 对应 12,000 V

CRO 电流监测

10 Vp 对应 6,000 A

峰值电压

12,000 V，LCD 显示

峰值电流

6,000 A，LCD 显示

测试程序

快速启动

参数在线可调，简单迅速

标准测试程序

符合 IEC 61000-4-5 标准，测试等级 1 - 4
手动设置标准测试程序

用户测试程序

N 个脉冲后改变极性
N 个脉冲后改变耦合
N 个脉冲后改变电压
N 个脉冲后改变相角

服务

服务、设置、自测

接口

串行接口

光纤链路，带有 3 m 长电缆，USB A 型接口

并行接口

IEEE 488，地址 1 - 30

耦合网络接口

控制外置耦合网络

安全

安全电路

控制输入(24 V 直流)

警示灯

浮动输出接触

通用数据

VCS 500N12

尺寸和重量

19" /9 HU，约 35 kg

供电电压

115 / 230 V +10 / -15%

保险丝

2 x T 2 AT(230 V)或 2 X T 4 AT(115 V)

VCS 500N12.2

尺寸和重量

19" /12 HU，约 40 kg

供电电压

115 / 230 V +10 / -15%

保险丝

2 x T 2 AT(230 V)或 2 X T 4 AT(115 V)

环境要求

温度

10 °C -35 °C

相对湿度

30 % - 75 %，无凝结

大气压

86 kPa  - 106 kPa

选件

MS 100N

磁场线圈，场强可达 3,200 A / m

iec.control

远程控制及报告软件，包含标准测试程序和报告生成功能。

附件

电源线耦合 / 去耦网络

CNV 501S6

单相耦合去耦网络，用于浪涌测试，250V/16A

CNV 501S7

单相耦合去耦网络，用于浪涌测试，250V/32A

CNV 503S14

三相耦合去耦网络，用于浪涌测试，3×440V/16A

CNV 503S15

三相耦合去耦网络，用于浪涌测试，3×440V/32A

CNV 503S21

三相耦合去耦网络，用于浪涌测试，3×690V/32A
需配合 VCS 500N12.2 使用

信号线 / 通信线耦合 / 去耦网络

CNV 504N系列

4 线信号线 / 数据线耦合网络
符合 IEC 61000-4-5 标准 Ed 3.0  fig. 9
浪涌电压：最高可达 10 kV
被试设备电流：最大可达 4 A

CNV 508N系列

8 线信号线 / 数据线耦合网络
符合 IEC 61000-4-5 标准 Ed 3.0 fig. 9
浪涌电压：最高可达 10 kV
被试设备电流：最大可达 4 A

CNV 504T5

4 线非屏蔽对称线（通信线）耦合去耦网络
符合 IEC 61000-4-5 标准 Ed 3.0(fig. 10)

CNV 508T5

8 线非屏蔽对称线（通信线）耦合去耦网络
符合 IEC 61000-4-5 标准 Ed 3.0(fig. 10)

CNI 508N2 网络组

耦合 / 去耦网络及保护网络组，用于非屏蔽和屏蔽高速通信线（以太网线 ）测试

SPN 508N1

浪涌保护网络，用于非屏蔽和屏蔽电缆及 4 对双绞线，剩余电压最高 10 V
