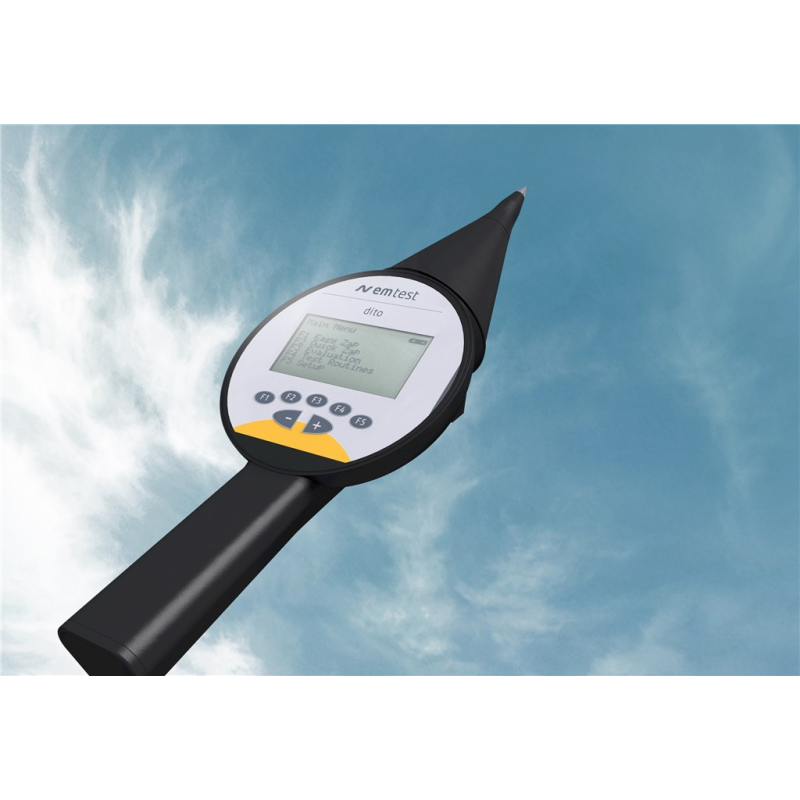

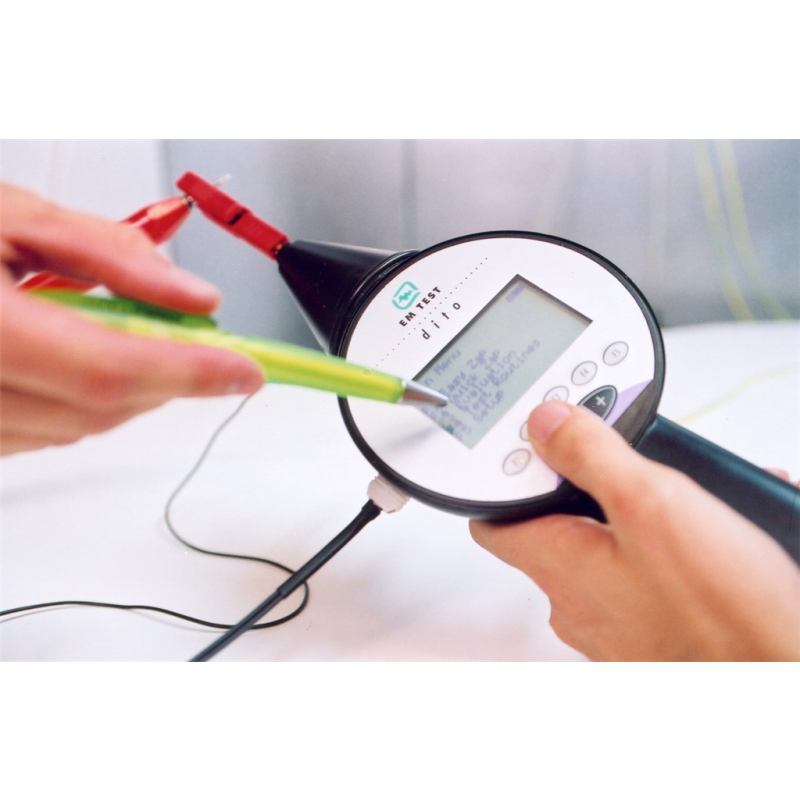

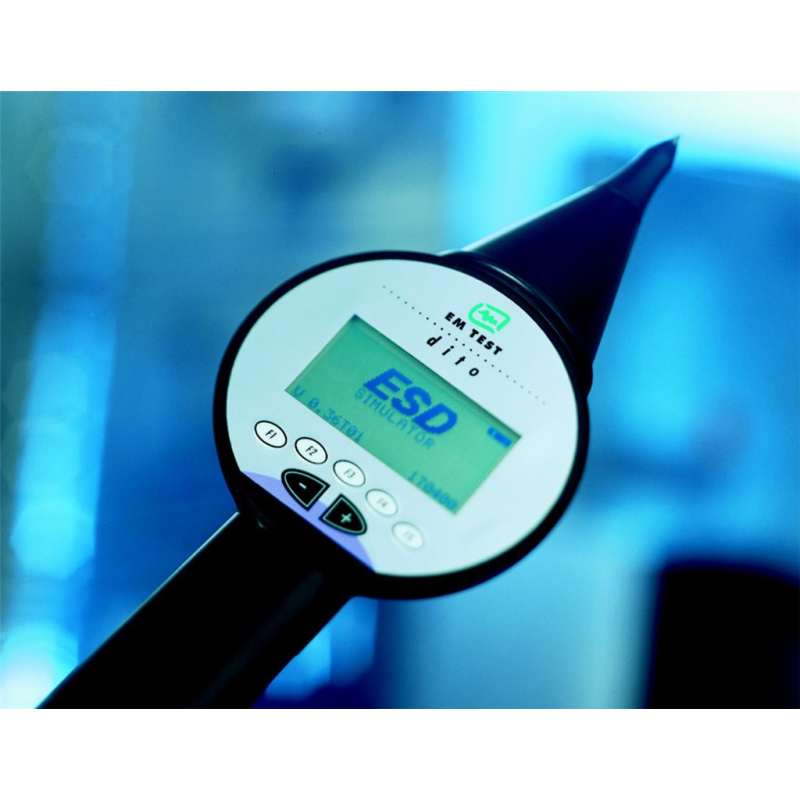

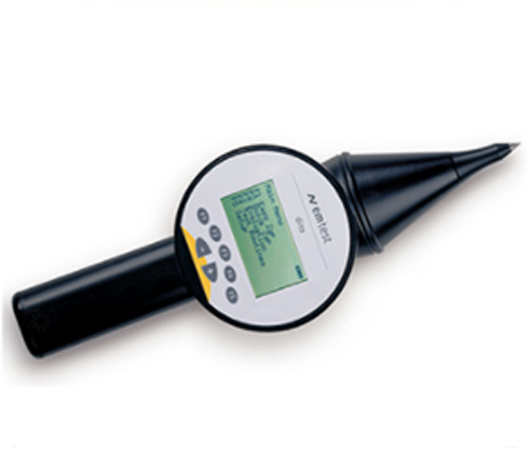

静电放电模拟器
dito
dito 是非常先进的静电放电测试设备，能够依照 EN/IEC 61000-4-2 等标准要求精确地模拟静电放电脉冲。接触放电可达10KV，空气放电可达16.5kV。
厂家
阿美特克(AMETEK)
产品分类
dito 是非常先进的静电放电测试设备，能够依照 EN/IEC 61000-4-2 等标准要求精确地模拟静电放电脉冲。接触放电可达10KV，空气放电可达16.5kV。
主要特点：
- 符合人体工程学设计
- 重量仅有 870 g
- 放电头可互换
- 放电模块可互换
- LifePO4 全新可充电电池，支持长时间测试
- 内置标准测试程序库
- 可测量并控制测试电压
- 包含用于测试和评估的各种测试程序
主要参数：
- 接触放电模式：500 V - 10,000 V +/- 5%
- 空气放电模式：500 V - 16,500 V +/- 5%
- 分辨率步长: 100 V
- 保持时间：大于 5 秒
- 极性：正、负
- 测试电压可测量，并通过显示屏显示
- 单个脉冲模式：产生单个脉冲
- 连续模式：空气放电最高可达 20 Hz，接触放电最高可达 10 Hz
具体指标：
| 测试等级 | |
| 接触放电 | 500 V - 10,000 V ± 5 % |
| 空气放电 | 500 V - 16,500 V ± 5 % |
| 分辨率 | 100 V 步进 |
| 持续时间（空气放电） | 大于 5 S |
| 极性 | 正/负 |
| 测试电压 | LCD显示 |
| 输出 | |
| 接触放电脉冲 | 符合 IEC/EN 61000-4-2标准；150pF/330ohm |
| 上升时间 | 0.8 ns +/- 25% |
| 第一峰值电流 |
7.5A ± 15% @2kV 15A ± 15% @4kV 22.5A ± 15% @6kV 30A ± 15% @8kV |
| 30ns的电流值 |
4.0A ± 30% @2kV 8.0A ± 30% @4kV 12.0A ± 30% @6kV 16.0A ± 30% @8kV |
| 60ns的电流值 |
2.0A ± 30% @2kV 4.0A ± 30% @4kV 6.0A ± 30% @6kV 8.0A ± 30% @8kV |
| 触发 | |
| 单个脉冲 | 产生单个脉冲 |
| 复合脉冲（连续） | 连续放电最高可达20Hz（空气放电）和10Hz（接触放电） |
| 软件触发 | 通过光纤接口由计算机软件控制 |
| 测试程序 | |
| 简易程序 | 依据各种标准等级进行测试 |
| 快速启动测试程序 | 所有测试参数可在测试过程中调整，简单快速、易于使用 |
| 评估 | 20Hz空气放电，评估DUT测试点 |
| 标准测试程序 | IEC/EN61000-4-2测试等级1-4；EN61000-6-1/-6-2 |
| 设置 | 参数、标准等级等 |
| 显示与控制 | |
| 显示 | LCD图形显示，128×64像素 |
| 操作 | 5个功能键，2个方向键以及脉冲触发键 |
| 操作 | |
| 手动操作 | 通过功能键手动操作 |
| 远程控制 | 通过内置光纤接口由计算机软件控制 |
| 供电电压 | |
| 电池供电 |
在 16.5 kV 时可连续放电超过 70,000 次 操作未超过 10 分钟后自动切断电源 LiFePo4 电池容量 12.8 V - 1000 mAh |
| 电源供电 | 通过MAD电源供电适配器 |
| 通用数据 | |
| 重量 | 约940克（含电池） |
| 箱体材料 | ABS，按照UL94VO标准设计 |
| 环境温度 | 0℃-45℃（操作条件） |
| 相对温度 | 最大 95% (操作条件) |
| 电池充电器 | 100V-240V+/-10%,50/60Hz，充电时间少于2小时 |

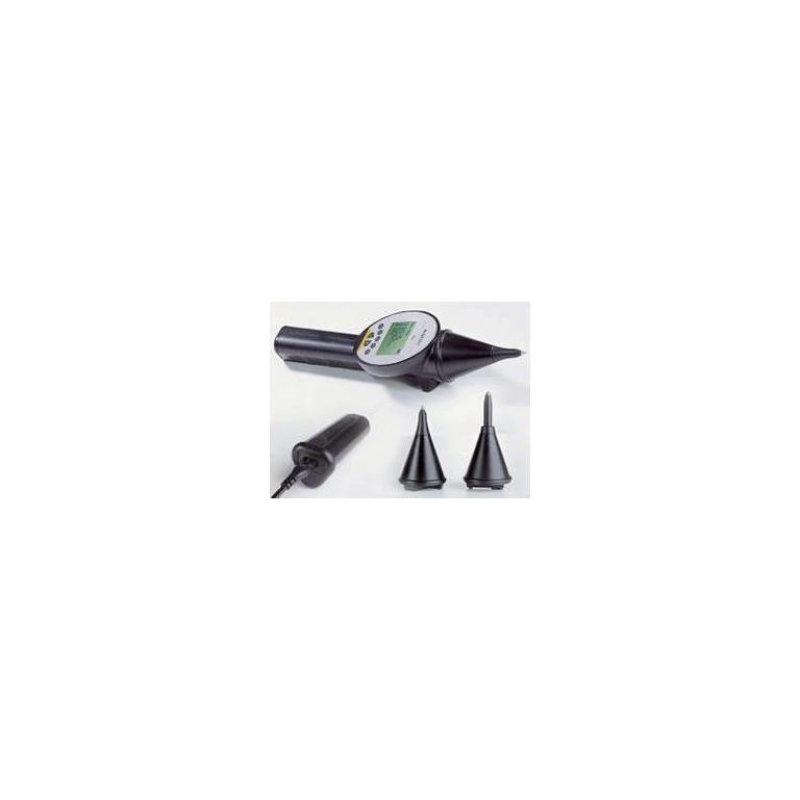

| 附件 | |
| DM1 |
150pF/330ohm放电模块，内置放电开关； 空气放电头，接触放电头 |
| PowerPack DITO |
可充电电池 LiFePo4 电池容量 12.8 V - 1000 mAh 内置低压保护安全模块 |
| CU DITO | DITO 充电单元 ，电池充电器 |
| 手提箱 、2m 接地装置 、测试证书及操作手册 | |
| 选件 | |
| DM1-RFCI | 150pF/330ohm放电模块，上升时间200ps-300ps |
| DM2 | 150pF/2000ohm放电模块 |
| DM3 | 330pF/2000ohm放电模块 |
| DM4 | 100pF/1500ohm放电模块 |
| DMX | 根据用户需求定制的放电模块 |
| esd.control | 远程控制及报告生成软件，光纤接口 IFA |
| VCP |
50cm*50cm垂直耦合板 含2*470K欧姆接地装置EAS30 |
| EAS30 | 2*470K欧姆接地装置 |
| MAD | 交流电源适配器 |
| 光纤接口 |
DITO 和计算机（USB接口）相连接的光纤，USB A 型接口 电缆长 3 m 或 6 m ，最大波特率为 19,200 |
