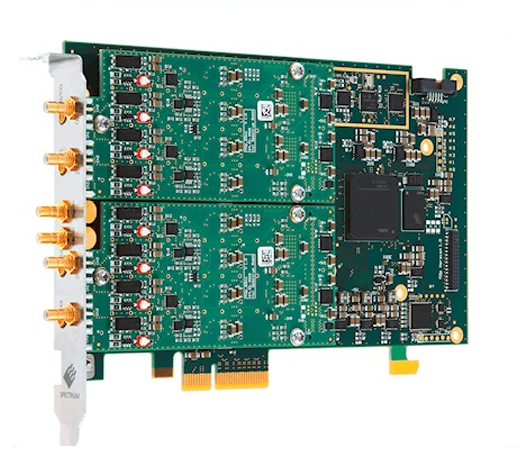

PCIe 任意波形发生卡
M2p.65系列
M2P.65系列任意波形发生器包含16位模拟数字转换器和一个流速高达700MByte/s的PCIe x4接口。由于卡片长度为168mm，几乎适用于所有PC。凭借40 MS/s或125 MS/s的速度，产品的板载内存能够达到512 MSamples，输出水平高达±6 V并拥有4个额外的多功能输出。
厂家
德国SPECTRUM
产品分类
M2P.65xx-x4-16位125 MS/s任意波形发生器
- 高达125 MS/s 4通道；80MS/s 8通道
- 子型号有1通道、2通道、4通道和8通道
- PCI Express x4接口，数据传输率700MB/s
- 所有通道上同步产生信号
- 输出电平最大为±3 V 50欧（±6 V 1M欧）
- 功能：单次回放、循环、FIFO、门回放、顺序回放
- 1GB板载内存
- 每个系统最多同步16张卡
- 触发至输出延迟固定
- 可使用SCAPP选项从CUDA GPU直接传输数据
M2P.65x系列产品简述
M2P.65系列任意波形发生器包含16位模拟数字转换器和700MByte/s的PCIe x4接口。板卡尺寸非常小，长度只有168mm，适合各种电脑，甚至包括紧凑形电脑。40 MS/s或125 MS/s的回放速度，产品的板载内存为512 MSamples，输出水平高达±6 V并拥有4个额外的多功能输出。该系列采集卡非常适合在1MHz至60MHz频率区间进行信号回放，并且所有通道间严格同步，同步精度为200ps内，适合严苛的测试应用。
软件展示
硬件框图
应用领域
- 雷达、激光雷达
- 超声波
- 医疗
- 汽车测试
- 物理实验
选型
型号 |
精度 |
通道数 |
回放速率 |
内存 |
| M2p.6530-x4 | 16 bit |
1 |
40 MS/s |
1 GB |
| M2p.6531-x4 | 16 bit | 2 | 40 MS/s |
1 GB |
| M2p.6560-x4 | 16 bit | 1 | 125 MS/s |
1 GB |
| M2p.6561-x4 | 16 bit | 2 | 125 MS/s |
1 GB |
| M2p.6566-x4 | 16 bit | 4 | 125 MS/s |
1 GB |
| M2p.6533-x4 | 16 bit | 8 | 40 MS/s |
1 GB |
| M2p.6568-x4 | 16 bit | 8 | 125MS/s 4ch; 80MS/s 8ch |
1 GB |
