M4i.66xx-x8 - 16 bit 1.25GS/s 任意波形发生器

• 快速16 bit 任意波形发生器
• 1、2或4通道，1.25GS/s 采样率
• 输出信号带宽>400 MHz
• 所有通道同步
• 输出电平可通过程序调整：50欧姆时，±80 mV 到 ±2.5 V；(高阻时±160 mV 到 ±5 V )
• 固定的触发到输出延时
• 超快的PCI Express x8 Gen 2 接口
• 2 GSample 板载内存
• FIFO 持续输出模式
• 模式： 单次、循环、FIFO、连续播放、门回放等
• 2个触发输入/输出，AND/OR 逻辑触发
• 每个系统可实现8块卡同步

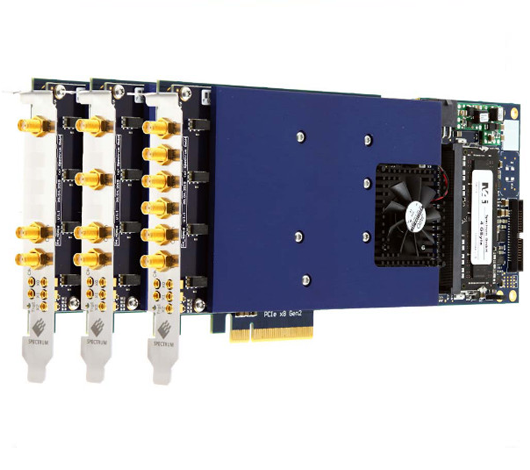

M4i.66xx系列产品描述

        M4i系列是基于PCIe平台新推出的产品。相对传统设备而言，新款设备更加小巧并更适用于市面上的电脑。只需将任意波形发生器卡装入PCIe x8 或 x16卡槽，安装驱动，然后通过软件即可生成波形。任意波形发生器可任意进行编程，能与SBench6控制软件协同使用，也可与第三方软件工具如LabVIEW, LabWindows 和 MATLAB协同使用。

          为了生成长波形和复杂波形，任意波形发生器配备了一个大容量的2G板上存储器和诸如Single-Shot, Loop, FIFO, Gating 和 Sequence Replay等运行模式。Sequence Replay模式允许在内存中存储不同的波形段，并在序列中形成串并联和循环回路。此外，在运行时段内，可以通过软件命令或过载波形在存储波形间进行切换。

硬件框图

应用领域

• 离子阱/超大量子计算
• 相控阵雷达
•  光谱
•  核磁共振
•  半导体测试

M4i.66xx系列产品选型
