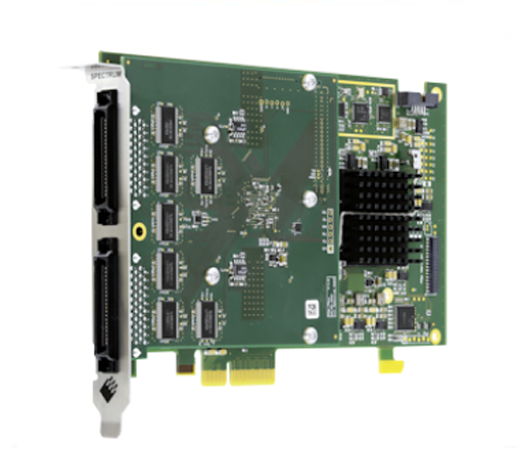

M2p.75系列-快速数字波形采集/发生器

• 32个数字I/O通道
• 1kS/s至125MS/s采样速度
• 超高速PCI Express x4接口
• 110欧姆输入阻抗可选
• 输入3.3V和5.0V TTL兼容
• 1GB板载内存
• 700MB/s输入和输出FIFO模式
• 每个系统最多同步16张卡
• PCIex4 Gen1接口
• 基于SCAPP与CUDA GPU之间的直接数据传输

M4p.57系列产品简介

       M2p.75系列通道可以从前面板上的两个标准Hirose FX2连接器进行访问。当设置为数字采集时，通道所提供的3.3 V和5 V TTL兼容性能够适用于广泛的数字信号。在生成模式下，卡片在低状态下的输出为0.2V，在高阻抗高状态下的输出为2.8V。此款设备秉承着通用最大化的设计理念，卡片的标准配置为1GByte的板上存储器和同种的采集与回放模式。例如，当图形生成时，卡片能够在单脉冲、多次记录（突发）、门式回放、序列和FIFO模式下操作。这些模式几乎可以生成任何信号图形。当回放此前存储的信号时，它甚至还能将新的数据下载到板上存储器。此外，卡片能够使用FIFO流，在PCIe总线上的最高传输速度为700MB/s，使用户可以长时间生成不断变化的数字图形。

        同样，当采集数字信号时，卡片支持单脉冲、多次记录（突发）、门式采样和FIFO模式。不同的模式与大的板上存储器结合，能够轻松获取和监测长而复杂的数字信号图形。为了确保计时的精准度，卡片使用了灵活的内部时钟设计，带有一个精准度超过1ppm的板上参考。此外，这些卡片还支持直接外部时钟或外部时钟参考。

原理框图

应用领域

• 芯片测试
• 网络安全
• 测控系统
• 逻辑分析仪

选型
