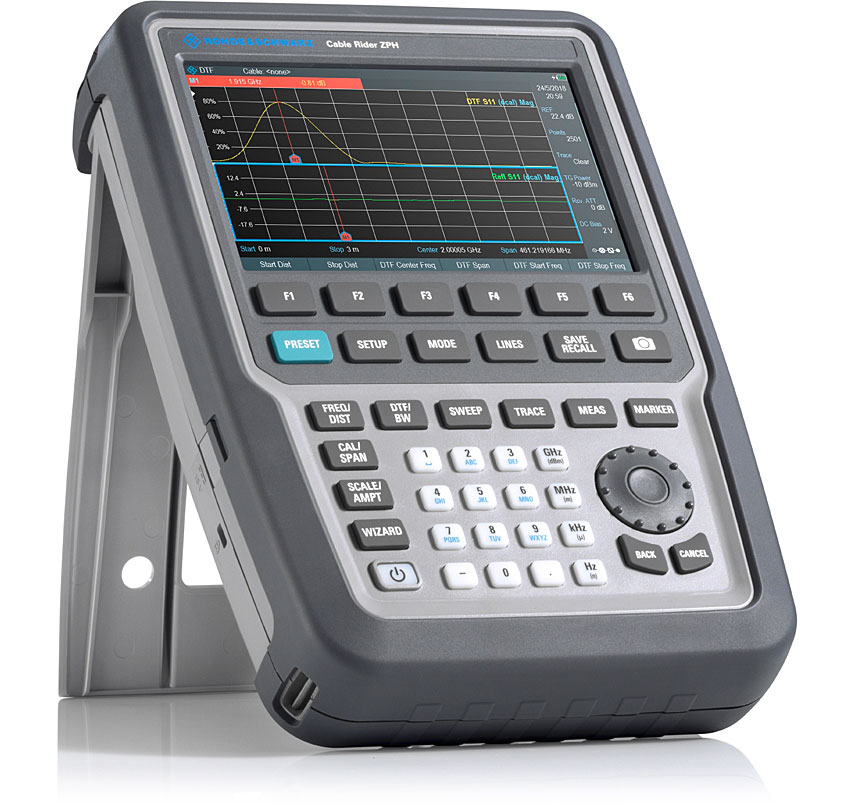

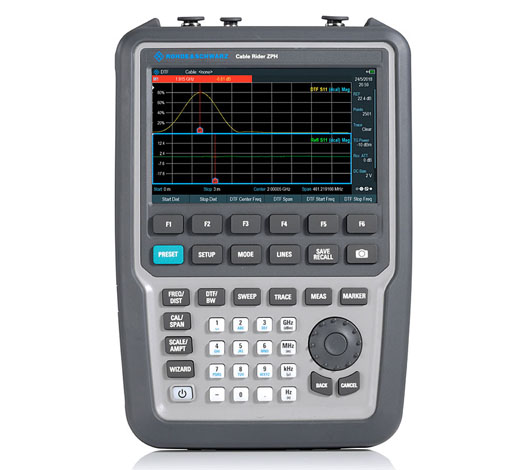

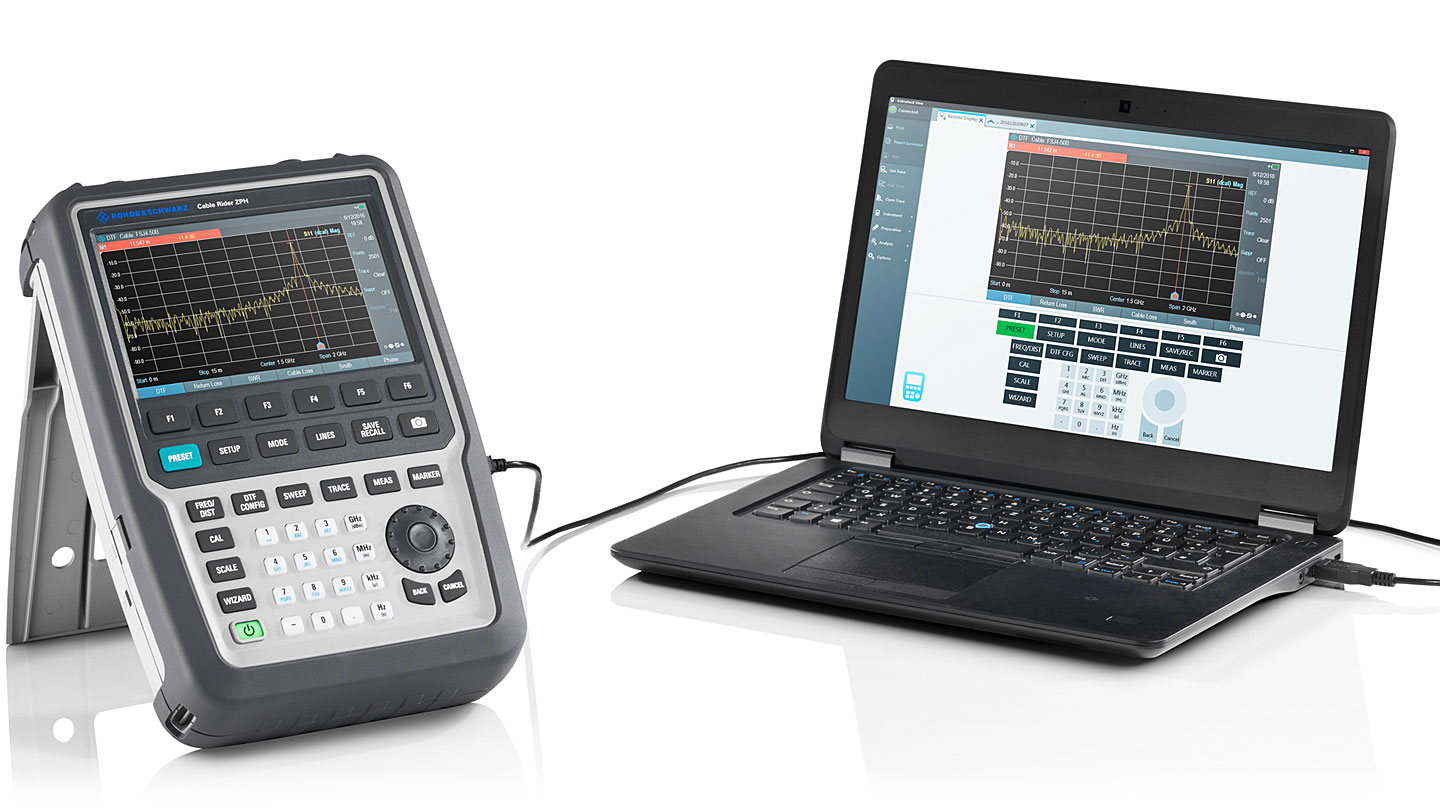

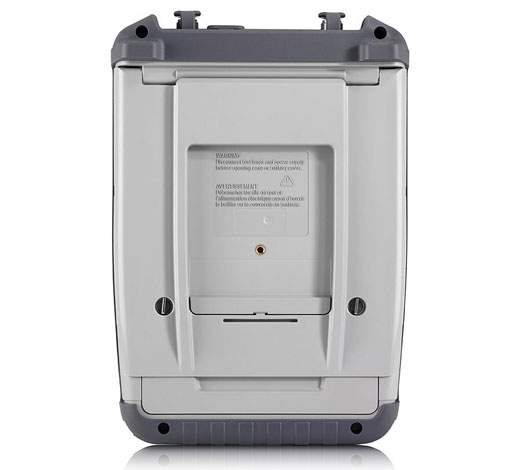

简介：R&S ZPH 手持式电缆和天线分析仪
R&S®Cable Rider ZPH具备在现场安装和维护天线系统所需的所有基本测量能力。其独特的特性确保了快速有效的电缆和天线测量和频谱分析。两种不同的R&S®ZPH型号可满足不同的需求，一种是纯单端口电缆和天线分析仪，另一种是双端口型号，具有额外的频谱分析和跟踪发生器功能。
主要特点：R&S ZPH 手持式电缆和天线分析仪
- 频率高达 3 GHz 或 4 GHz，可通过激活码升级
- 单端口型号功能：DTF、回波损耗、VSWR 和电缆损耗测量
- 双端口型号附加功能：S21 测量、频谱和干扰分析、AM/FM/ASK/FSK 解调
- 非常适合现场使用：电池续航时间长达 9 小时，重 2.5 kg (5.5 lb)，背光键盘，启动时间短，防反光显示屏，体型小巧，外壳坚固 (IP51)
特点和优势：R&S ZPH 手持式电缆和天线分析仪
快速
R&S®Cable Rider ZPH 实现快速操作
R&S®Cable Rider ZPH 不到 15 秒即可启动，仅需 1 分钟即可热机，因此几乎可以即用即测。
分析仪测量速度极快。用户可以使用配置概况菜单，一键查看和更改所有参数设置。分析仪内置的快速合成器可将测量速度提高到 0.3 毫秒/数据点。
有效
R&S®Cable Rider ZPH 实现高效操作
无需停机，操作高效。
R&S®Cable Rider ZPH 充电一次即可工作一整日，无需重新充电或更换电池。
如果需要使用其他选件，用户可以自行选购和激活选件，不需要将分析仪送到维修实验室进行升级或重新校准。
电缆与天线测试仪
具有基站安装所需的重要功能
R&S®Cable Rider ZPH 所有型号都具有相同的电缆与天线测试功能：支持故障点距离、VSWR 和单端口电缆损耗测量，以及相应的相位和史密斯圆图显示功能。
频谱分析仪
附加频谱分析功能
现场工程师经常需要使用多台仪器来完成任务：电缆与天线分析仪、频谱分析仪、信号发生器以及偏置源。现在，所有这些仪器都可以集成到强大的 R&S®Cable Rider ZPH 组合分析仪（.12 型号）之中，并提供附加功能 频谱分析仪型号还包含其他测量功能，例如干扰分析和信号强度测绘。
一步校准
仅当分析仪和被测设备 (DUT) 之间连接了附加电缆或适配器的时候，才建议进行校准。这可以消除对测量带来的任何影响。 为方便执行一步校准，R&S®ZN-Z103 校准单元自动内部切换开路器、短路器和负载。这可以节省时间，无需在现场更换不同的校准标准件。
便携
仅重 2.5 kg，R&S®Cable Rider ZPH 采用人体工程学设计，小巧轻便。该款仪器随附便于使用的边带，可在短测量周期内为用户双手提供支撑。分析仪还配备皮套 (R&S®HA-Z322) 以进行免提操作；该皮套含精心设计的安全带，可将仪器重量均匀分布到人体。
耐用
充电一次工作一整天，R&S®Cable Rider ZPH 充电一次可工作一整天。只需充电约 4 小时，锂离子电池盒即可轻松工作 9 小时。电池续航能力强的优点非常明显：攀爬桅杆或塔台时无需带上额外电池增加重量，也不用担心测量时电池断电。
易用
触摸屏手势、防反光屏幕和背光键盘，用户界面操作与智能手机一样简单，可增强用户体验。触摸屏操作不仅限于菜单栏；用户还可以移动频谱、放大/缩小范围以及添加/删除标记等。
规格：R&S ZPH 手持式电缆和天线分析仪
| Specification in brief | ||
| 频率范围 | R&S®Cable Rider ZPH (1-port model .02) | 2 MHz to 3 GHz |
| with R&S®ZPH-B4 option | 2 MHz to 4 GHz | |
| R&S®Cable Rider ZPH (2-port combi model .12) | ||
| with R&S®ZPH-K1 option | 5 kHz to 3 GHz | |
| with R&S®ZPH-B4 and R&S®ZPH-K1 options | 5 kHz to 4 GHz | |
| 频率分辨率 | 1 Hz | |
| 频谱测试 with combi model .12 only, with R&S®ZPH-K1 option | ||
| Spectral purity, SSB phase noise | f = 500 MHz, carrier offset 30 kHz | < –88 dBc (1 Hz), typ. –95 dBc (1 Hz) |
| f = 500 MHz, carrier offset 100 kHz | < –98 dBc (1 Hz), typ. –105 dBc (1 Hz) | |
| f = 500 MHz, carrier offset 1 MHz | < –118 dBc (1 Hz), typ. –125 dBc (1 Hz) | |
| Displayed average noise level (DANL) | 0 dB RF attenuation, termination 50 Ω, RBW = 1 kHz, VBW = 10 Hz, sample detector, log scaling, normalized to 1 Hz | |
| frequency preamplifier = off | ||
| 1 MHz to 10 MHz | < –130 dBm, typ. –135 dBm | |
| 10 MHz to 1 GHz | < –142 dBm, typ. –146 dBm | |
| 1 GHz to 4 GHz | < –140 dBm, typ. –144 dBm | |
| frequency preamplifier = on | ||
| 1 MHz to 10 MHz | < –150 dBm, typ. –160 dBm | |
| 10 MHz to 3 GHz | < –158 dBm, typ. –163 dBm | |
| 3 GHz to 4 GHz | < –156 dBm, typ. –161 dBm | |
| Maximum permissible spurious signal | measurement = reflection (S11)/one-port cable loss/distance-to-fault analysis | +17 dBm (nom.) |
| Data points | selectable | 101 to 2501 |
| Reflection measurement S11 | ||
|
Corrected directivity with R&S®ZN-Z103 |
2 MHz ≤ f ≤ 4 GHz (with R&S®ZPH-B4 option installed) | > 42 dB (nom.) |
| Measurement speed | 0.3 ms/point | |
| Result formats | magnitude, VSWR, magnitude and distance-to-fault, VSWR and distance-to-fault | |
| 1-port cable loss measurement | ||
| Result format | magnitude | |
| Range | selectable | 1/2/5/10/20/50/100/120/150 dB |
| Distance-to-fault analysis | ||
| Result formats | return loss (dB), VSWR | |
| Fault resolution | (1.5 m × 108 m × velocity factor/span) | |
| Maximum cable length | depending on cable loss | 1500 m (nom.) |
| Maximum rated input levels | ||
| DC voltage | 50 V | |
| CW RF power | model .02: port 1 (power meter input) | 30 dBm |
| model .12: port 1 (RF input) | 20 dBm | |
| port 2 (reflectometer input) | 23 dBm | |
| General data | ||
| Display resolution | WVGA | 800 × 480 pixel |
| Battery (R&S®HA-Z306 option) | capacity | 72 Wh |
| voltage | 11.25 V (nom.) | |
| operating time with new, fully charged battery | Up to 9 hrs | |
| Dimension | W × H × D |
202 mm × 294 mm × 76 mm (8.0 in × 11.6 in × 3 in) |
| Weight | 2.5 kg (5.5 lb) | |
