FSWP相位噪声分析仪和VCO测试仪

R&S®FSWP

请求报价

R&S FSWP 相位噪声分析仪和VCO测试仪将噪声极低的内部源与互相关技术相结合，为相位噪声测量提供了极高的灵敏度。

厂家

罗德与施瓦茨（R&S）

产品分类

热门产品

测试与仪器

射频无线测试

信号与频谱分析仪

FSWP相位噪声分析仪和VCO测试仪

简介：R&S FSWP 相位噪声分析仪和VCO测试仪

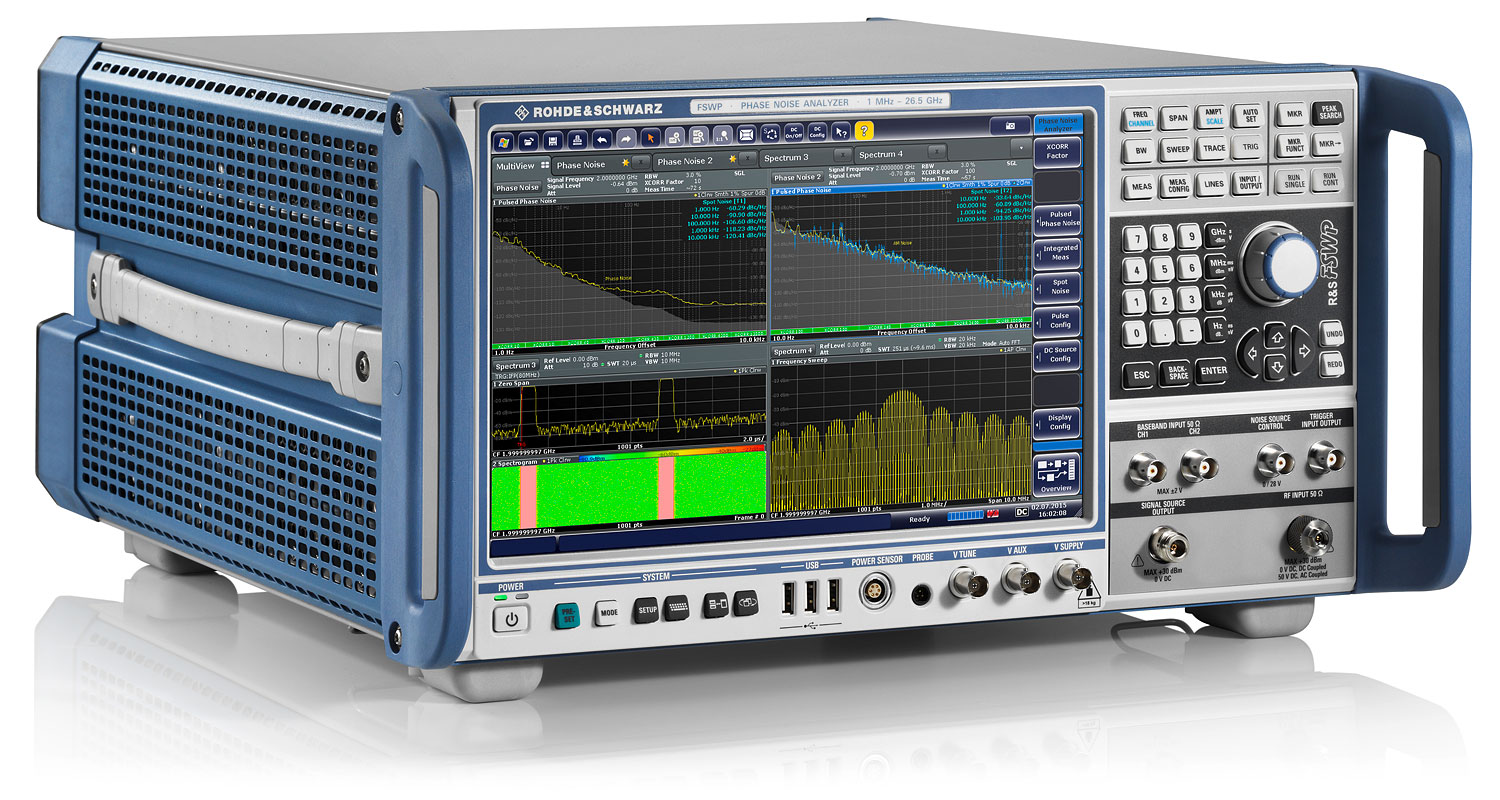

R&S®FSWP 相位噪声分析仪和 VCO 测试仪结合噪声极低的内部源与互相关技术，具备高灵敏度。它可在数秒内测量雷达等应用中高度稳定的信号源的相位噪声。R&S®FSWP 还具备脉冲信号测量、加性相位噪声（包括脉冲噪声）特性测量以及集成式高端信号与频谱分析等选件，是一款独特的测试仪器。

主要特点：R&S FSWP 相位噪声分析仪和VCO测试仪

频率范围介于 1 MHz 至 8/26.5/50 GHz，使用外部谐波混频器时最高可达 500 GHz
得益于互相关技术以及噪声极低的内部参考源，为相位噪声测量提供了高灵敏度
- 在 1 GHz 载波频率及 10 kHz 偏移下，典型值为 –172 dBc (1 Hz)
- 在 10 GHz 载波频率及 10 kHz 偏移下，典型值为 –158 dBc (1 Hz)
同时测量幅度噪声及相位噪声
一键测量脉冲源的相位噪声
用于测量加性相位噪声（包括脉冲信号噪声）的内部源
信号与频谱分析仪及相位噪声分析仪集于一体
- 高端信号与频谱分析仪，10 Hz 至 8/26.5/50 GHz
- 显示平均噪声电平 (DANL) 低至 –156 dBm (1 Hz)（无噪声消除），三阶截止点 (TOI) 高达 25 dBm（典型值），确保具备宽动态范围
- 320 MHz 信号分析带宽
- 总体测量不确定度：< 0.2 dB（最高 3.6 GHz），< 0.3 dB（最高 8 GHz）
- 触摸屏操作
- 12.1" 大显示屏，可同时查看多个测量窗口

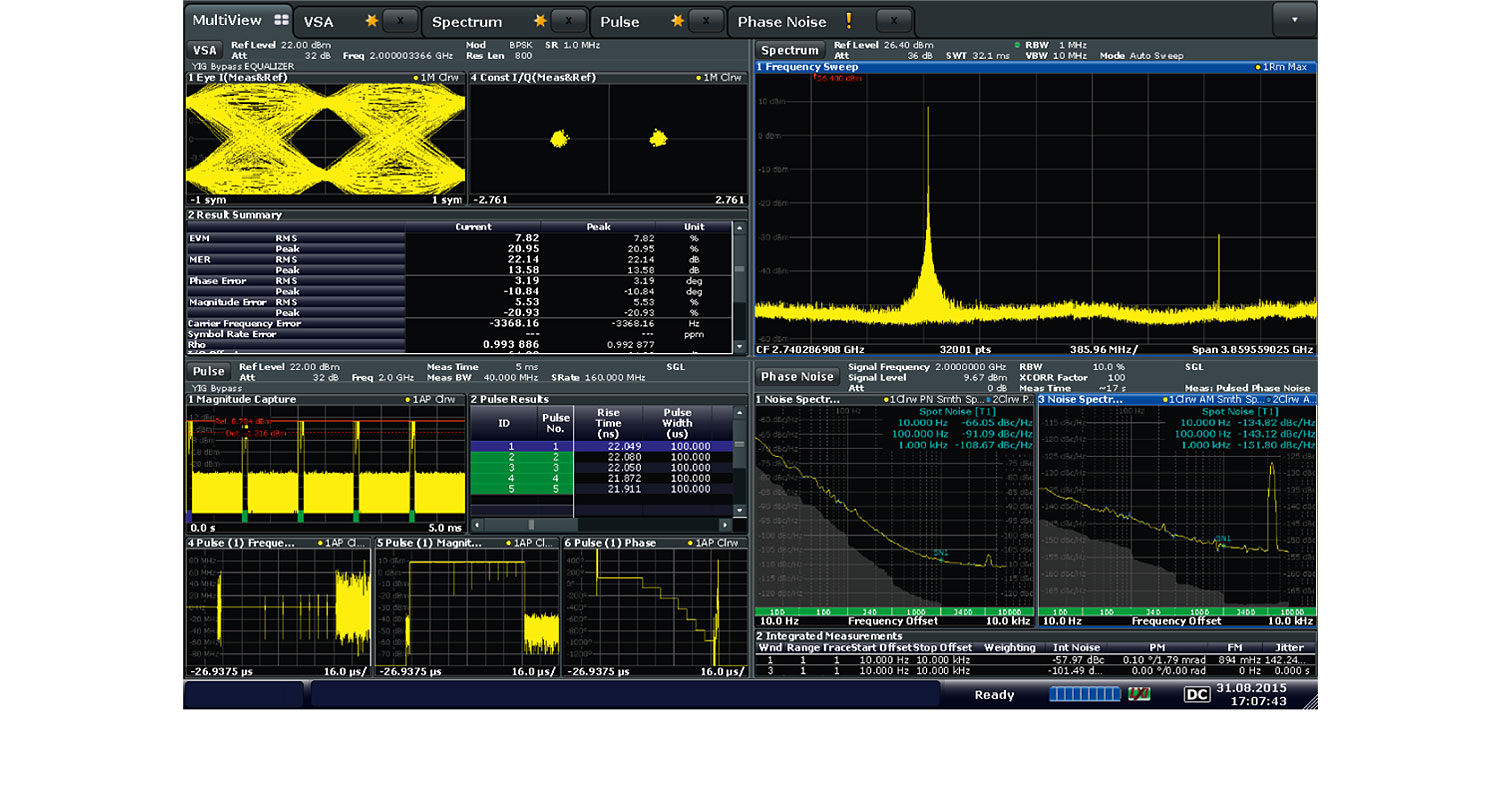

- 可以并行运行和显示多个测量应用
测量速度快
低噪声内部直流源，便于进行 VCO 特性测量
自动进行 VCO 特性测量
分析高达 8 GHz 的宽跳频（瞬态）
测量阿伦方差

特点和优势：R&S FSWP 相位噪声分析仪和VCO测试仪

测量速度快
- 非常适用于生产应用
- 加快开发
高度灵敏地测量相位及幅度噪声
- 内部源的相位噪声极低
- 互相关技术以提高相位噪声灵敏度
- 幅度噪声测量的准确度远高于二极管检波器
- 展示通过互相关技术提高灵敏度
- 频率偏移达到最大输入频率
- 测量阿伦方差
一键测量脉冲源的相位噪声
- 测试装置简单
- 具有高灵敏度（即使灵敏度有所降低）
- 自动测量脉冲参数
用于测量加性相位噪声（包括脉冲信号噪声）的内部源
- 测量简单快捷
- 通过互相关提高灵敏度
- 脉冲信号的残余相位噪声
- 外部源的其他输入
- 测量脉冲信号的相位与幅度稳定性
信号与频谱分析仪及相位噪声分析仪集于一体，最高可达 50 GHz
- 测试装置简单，优化成本
- 一项值得的投资
- 高端信号与频谱分析仪
低噪声内部直流源，便于进行 VCO 特性测量
- Complete VCO characterization
- 测量更高谐波
- 相对于调谐电压的相位噪声
测量瞬态或跳频（瞬态分析）
- 频率及相位分析带宽高达 8 GHz
- 触发相位或频率偏差
- 分析线性调频连续波 (FMCW) 信号的线性度
- 自动测量稳定时间

规格：R&S FSWP 相位噪声分析仪和VCO测试仪

Base unit
Frequency
Frequency range, RF input
Phase noise, amplitude noise measurement	R&S®FSWP8	1 MHz to 8 GHz
	R&S®FSWP26	1 MHz to 26.5 GHz
	R&S®FSWP50	1 MHz to 50 GHz
Phase noise measurement
Measurement results		SSB phase noise, spurious signals, integrated RMS phase deviation, residual FM, time jitter
Offset frequency range	input signal ≤ 3,33 GHz	10 mHz to 30 % of carrier frequency
	input signal > 3,33 GHz	10 mHz to 1 GHz

Phase noise sensitivity with R&S®FSWP-B60 option (no. of correlations = 1, start offset = 1 Hz)1)
RF input frequency	Offset from carrier
	1 Hz	10 Hz	100 Hz	1 kHz	10 kHz	100 kHz	1 MHz	10 MHz	≥ 30 MHz
10 MHz	–96	–128	–140	–158	–170	–170	–170	–	–
100 GHz	–76	–108	–136	–163	–170	–173	–175	–175	–175
1 GHz	–56	–88	–116	–143	–166	–173	–173	–173	–173
3 GHz	–46	–78	–106	–133	–156	–158	–163	–170	–170
7 GHz	–39	–71	–99	–130	–152	–153	–157	–166	–166
10 GHz	–36	–68	–96	–128	–147	–150	–155	–173	–173
16 GHz	–32	–64	–92	–124	–143	–146	–151	–170	–170
26 GHz	–28	–60	–88	–120	–139	–142	–147	–166	–166
50 GHz	–22	–54	–82	–114	–133	–136	–141	–160	–160

Phase noise sensitivity with R&S®FSWP-B61 option (no. of correlations = 1, start offset = 1 Hz)1)
RF input frequency	Offset from carrier
	1 Hz	10 Hz	100 Hz	1 kHz	10 kHz	100 kHz	1 MHz	10 MHz	≥ 30 MHz
10 MHz	–108	–130	–142	–160	–170	–170	–170	–	–
100 MHz	–92	–115	–140	–166	–170	–173	–175	–175	–175
1 GHz	–72	–95	–120	–150	–166	–173	–173	–173	–173
3 GHz	–62	–85	–110	–140	–156	–158	–163	–170	–170
7 GHz	–55	–78	–103	–133	–152	–153	–157	–166	–166
10 GHz	–52	–75	–100	–133	–152	–153	–157	–173	–175
16 GHz	–48	–71	–96	–129	–148	–149	–153	–170	–171
26 GHz	–44	–67	–92	–125	–144	–145	–149	–166	–167
50 GHz	–38	–61	–86	–119	–138	–139	–143	–160	–161

Amplitude noise measurement
Offset frequency range				input signal ≤ 100 MHz			10 mHz to 30 % of carrier frequency
				input signal > 100 MHz			10 mHz to 30 MHz
AM noise sensitivity1)
RF input frequency	Offset from carrier
	1 Hz	10 Hz	100 Hz	1 kHz	10 kHz	100 kHz	1 MHz	10 MHz	30 MHz
1 GHz	–105	–120	–135	–150	–158	–165	–165	–165	–165

Residual phase noise measurement (R&S®FSWP-B64 option), internal source
Signal source
Frequency range				R&S®FSWP8			10 MHz to 8 GHz
				R&S®FSWP26			10 MHz to 18 GHz
				R&S®FSWP50			10 MHz to 18 GHz
Additive phase noise measurement
Offset frequency range				input signal ≤ 100 MHz			10 mHz to 30 % of carrier frequency
				input signal > 100 MHz			10 MHz to 30 MHz
AM noise sensitivity1)
RF input frequency	Offset from carrier
	1 Hz	10 Hz	100 Hz	1 kHz	10 kHz	100 kHz	1 MHz	3 MHz
1 GHz	–115	–123	–137	–147	–160	–165	–165	–161
10 GHz	–85	–104	–120	–138	–148	–154	–164	–160

1) 数值单位：dBc (1 Hz)。

R&S®FSWP-B1 signal and spectrum analyzer option
Frequency range	R&S®FSWP8	10 Hz to 8 GHz
	R&S®FSWP26	10 Hz to 26.5 GHz
	R&S®FSWP50	10 Hz to 50 GHz
Aging per year		±1 × 10 –7/year
	with R&S®FSWP-B4 option	±3 × 10 –8/year
Resolution bandwidths	standard filter	1 Hz to 10 MHz with R&S®FSWP-B8 option: 20 MHz, 50 MHz, 80 MHz additionally
	RRC filter	18 kHz (NADC), 24.3 kHz (TETRA), 3.84 MHz (3GPP)
	channel filter	100 Hz to 5 MHz
	video filter	1 Hz to 10 MHz
I/Q demodulation bandwidths		10 MHz
	with R&S®FSWP-B80 option	80 MHz
	with R&S®FSWP-B320 option	320 MHz
Displayed average noise level (DANL)	2 GHz	typ. –150 dBm (1 Hz)
	8 GHz	typ. –150 dBm (1 Hz)
	20 GHz	typ. –145 dBm (1 Hz)
	40 GHz	typ. –137 dBm (1 Hz)
DANL with preamplifier	8 GHz	typ. –162 dBm (1 Hz)
	20 GHz	typ. –160 dBm (1 Hz)
	40 GHz	typ. –156 dBm (1 Hz)
Phase noise	1 GHz carrier frequency, 10 kHz offset	typ. –138 dBm (1 Hz)
Total measurement uncertainty	< 8 GHz	< 0.4 dB
