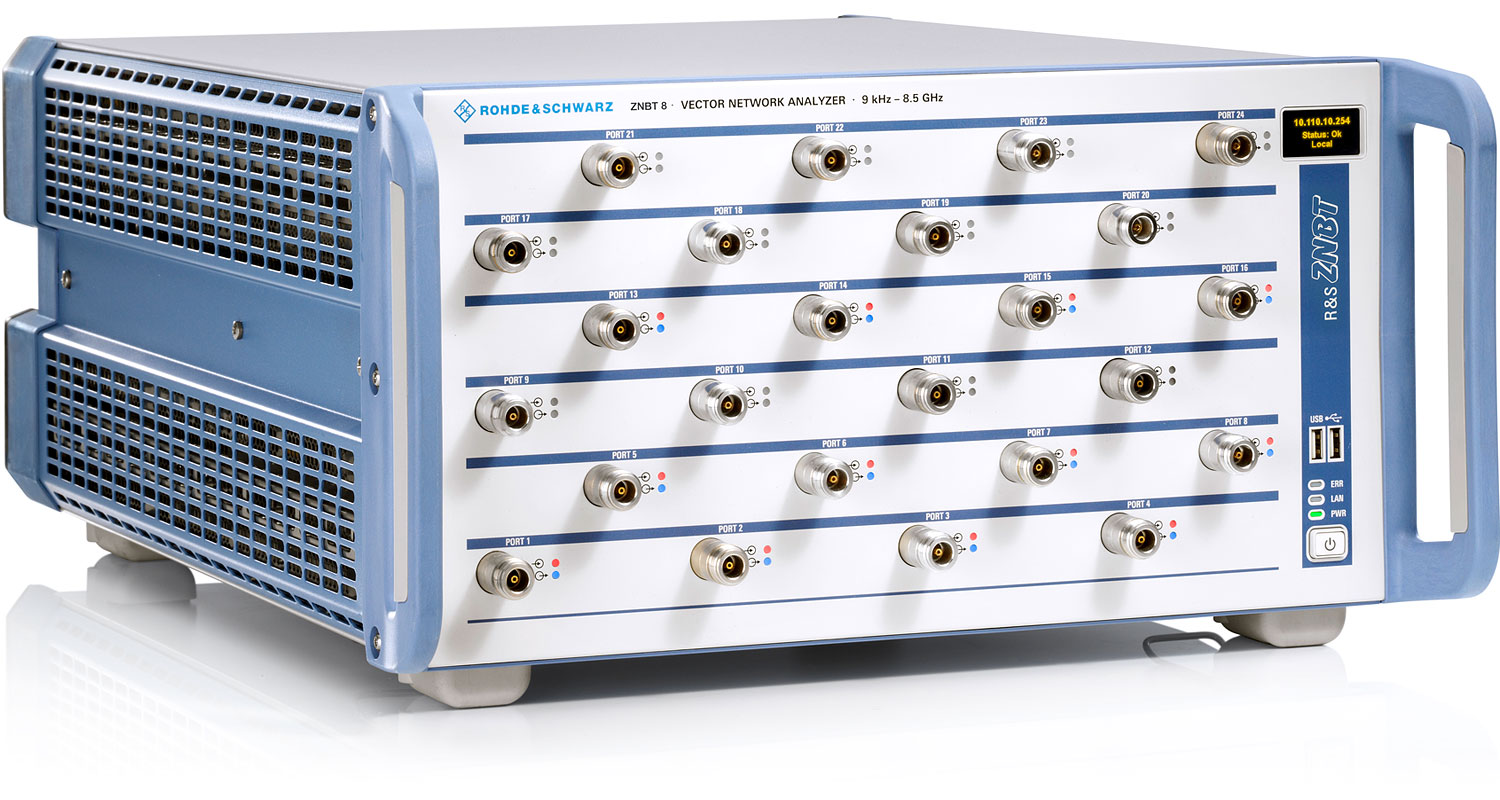

简介：R&S ZNBT 矢量网络分析仪

R&S®ZNBT 是少有多端口矢量网络分析仪，能够提供最多 24 个集成式测试端口。该仪器可以同步测试多台被测设备，或测量一台最多带 24 个端口的被测设备。

即便在带有多个端口的情况下，R&S®ZNBT 也只需要很短的测量时间。其他亮点包括宽动态范围、高输出功率电平以及具有高功率处理容量的输入。
该仪器提供两个不同的频率范围：R&S®ZNBT8 可在 9 kHz 至 8.5 GHz 的频率范围内操作，R&S®ZNBT20、R&S®ZNBT26 和 R&S®ZNBT40 可分别在 100 kHz 至 20 GHz、26.5 GHz 和 40 GHz 的频率范围内操作。这些特性使得 R&S®ZNBT 非常适用于移动无线电、无线通信以及电子产品行业中的广泛应用。
该仪器主要用于有源及无源多端口组件的开发和生产阶段，此类组件包括多频段移动电话的 GPS、WLAN、Bluetooth® 以及前端模块。卓越性能便于有效分析基站滤波器以及其他高选择性组件。

R&S®ZNBT 在基于开关矩阵的多端口系统方面出类拔萃。高集成度使其成为一款极为紧凑的解决方案，可用于分析最多带 24 个端口的组件，而且所需机架空间少于 R&S®ZNB。

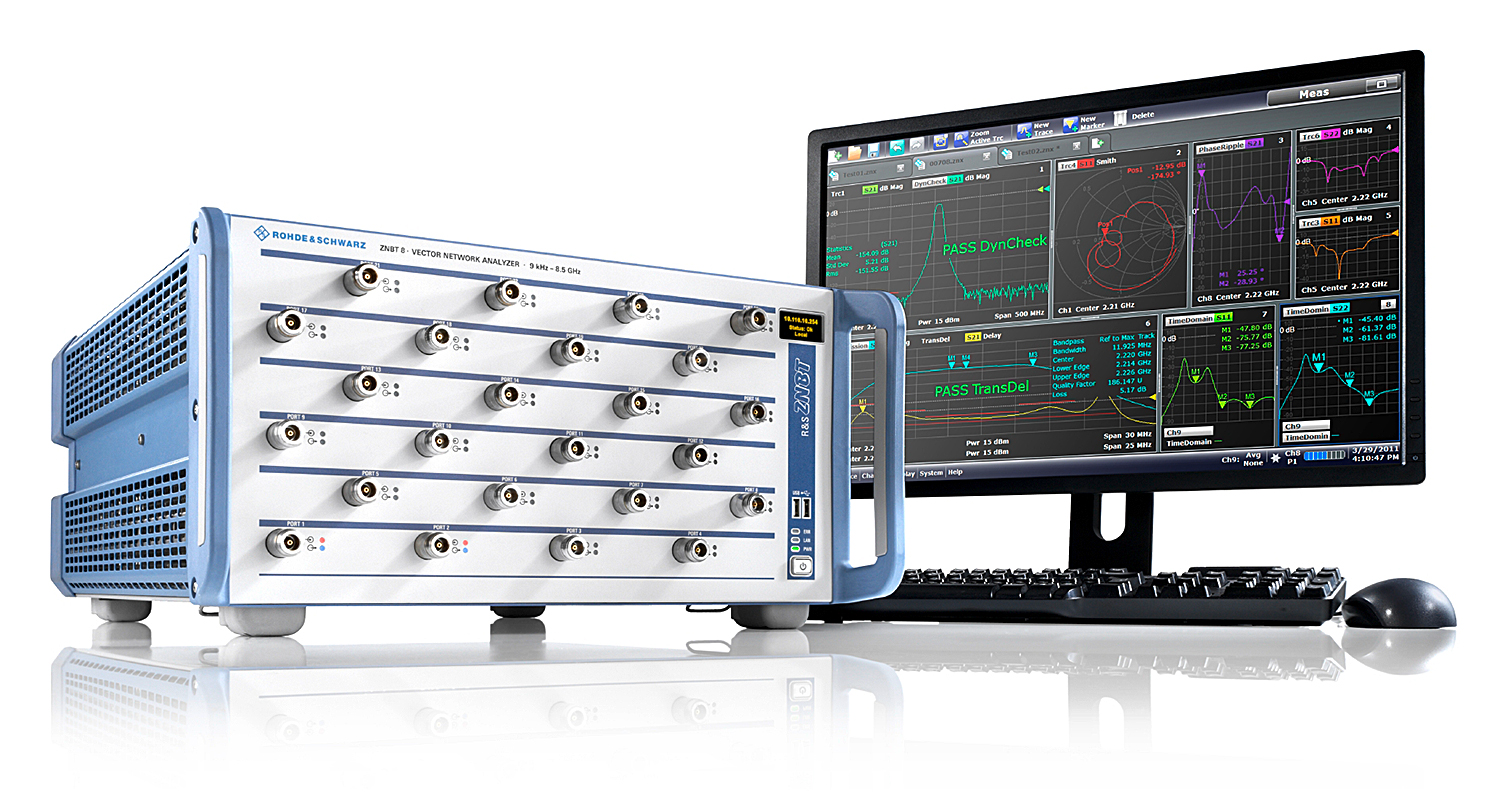

借助便捷的用户界面，即便在非常复杂的多端口测量中，也能轻松处理。R&S®ZNBT 支持多种远程控制选件，并且能够轻松集成到自动化测试系统中，比如用于执行相控阵天线测量。

主要特点：R&S ZNBT 矢量网络分析仪

• 四端口 R&S®ZNBT8 基本单元，可升级到 8、12、16、20 或 24 个端口
• 八端口 R&S®ZNBT20、R&S®ZNBT26、R&S®ZNBT40 基本单元，可升级到 12、16、20 或 24 个端口
• 频率范围介于 9 kHz 至 8.5 GHz (R&S®ZNBT8)，或 100 kHz 至 26.5 GHz 或 40 GHz (R&S®ZNBT20)
• 至多 24 个完全相位相参接收机
• 最高 140 dB 的宽动态范围
• 快速扫描时间，201 个扫描点的扫描时间为 2.1 ms (R&S®ZNBT8) 和 2.5 ms (R&S®ZNBT20)
• 100 dB 的宽功率扫描范围
• 高功率处理容量
• 中频带宽范围介于 1 Hz 至 10 MHz
• 温度稳定性高达 0.01 dB/°K
• 超过 100 个迹线和通道
• 轻松配置多端口测量
• 针对多端口应用优化的手动和自动校准方法
• 状态信息
• 兼容 R&S®ZVA/R&S®ZVT 和 R&S®ZNx 系列的所有矢量网络分析仪

特点和优势：R&S ZNBT 矢量网络分析仪

• 适用于高难度多端口测量的平台
  • 真正的多端口网络分析仪
  • 轻松进行多端口测量
  • 支持高功率电平测量
• 重视速度
  • 具备大量端口，测试时间短
  • 数据传输与扫描同时进行
  • 快速切换仪器设置
  • 通过 TTL 信号控制测试序列
  • 用于控制外部零件处理器的处理器 I/O 接口
  • 同时测试多台被测设备
  • 分段扫描，优化速度和精度
  • 扩展动态范围，快速测量高阻塞滤波器
• 出色的测量特性
  • 快速准确
  • 出色的长期稳定性，校准间隔久
  • 针对每个应用的校准方法
  • 校准单元加快多端口校准
• 复杂的有源和无源组件分析
  • 超过 100 个迹线和通道，可针对复杂组件进行特性测量
  • 广泛的虚拟匹配网络，可用于实时嵌入/去嵌
  • 放大器和混频器变频测量
  • 针对均衡被测设备的简单、快速的特性测量
  • 时域分析，具有选通功能并可显示眼图
  • 电压和电流测量
  • 前端模块 (FEM) 测量

型号：R&S ZNBT 矢量网络分析仪

• R&S®ZNBT8 矢量网络分析仪

  多达 24 个测试端口的网络分析

  9 kHz 至 8.5 GHz

• R&S®ZNBT20 矢量网络分析仪

  多达 24 个测试端口的网络分析

  100 kHz 至 20 GHz

• R&S®ZNBT26 矢量网络分析仪

  多达 24 个测试端口的网络分析

  100 kHz 至 26.5 GHz

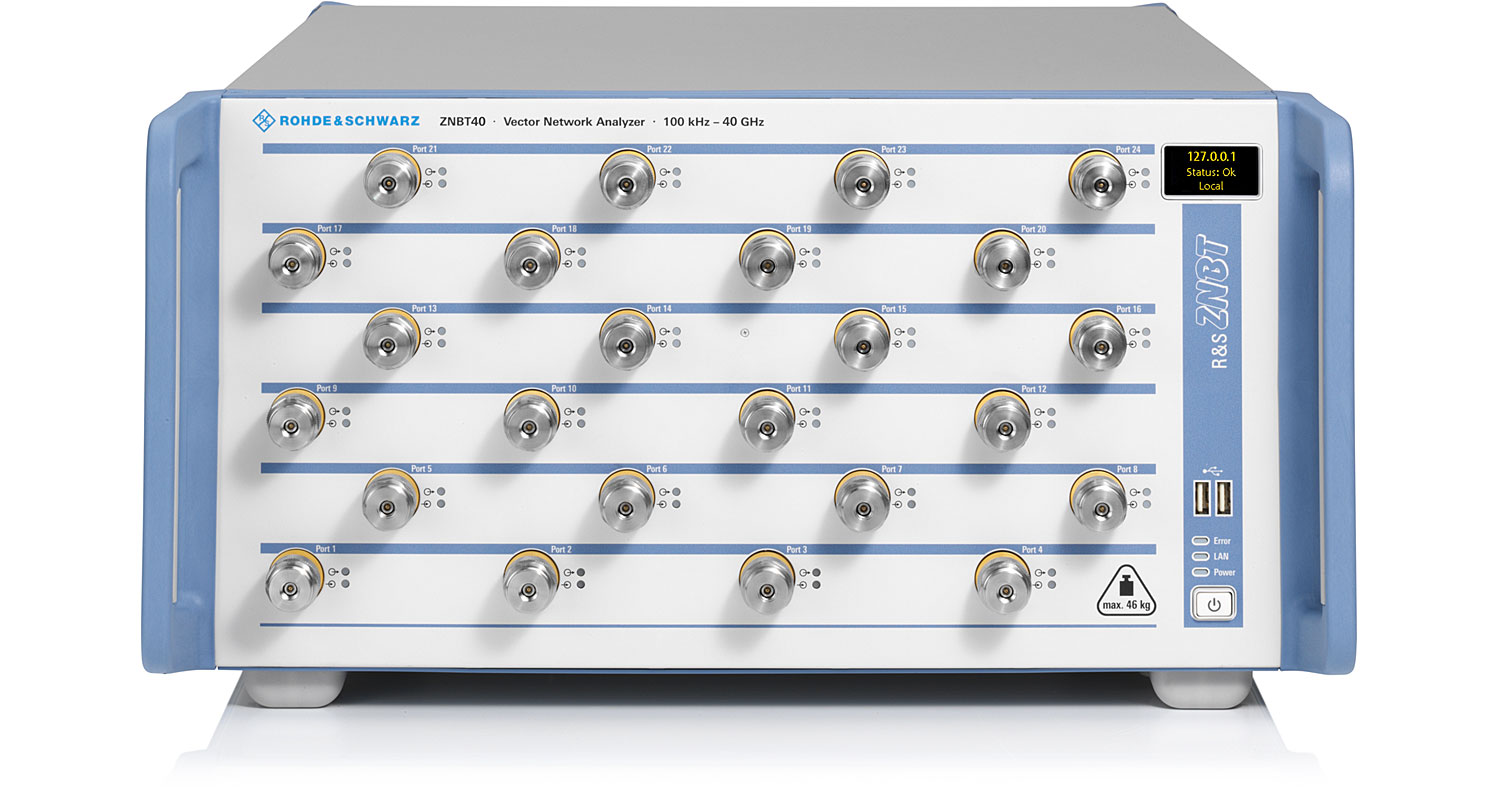

• R&S®ZNBT40 矢量网络分析仪

  多达 24 个测试端口的网络分析

  100 kHz 至 40 GHz
