简介：ZNB 矢量网络分析仪

在矢量网络分析领域 60 多年的丰富经验使我们收获成功：罗德与施瓦茨凭借 R&S®ZNB 矢量网络分析仪系列树立新的标杆。这些分析仪具有卓越的测量速度、精度以及易操作性。

主要特点：ZNB 矢量网络分析仪

• 频率范围介于 9 kHz 至 40 GHz
• 最高 140 dB 的宽动态范围
• 扫描时间短暂，比如扫描 401 个点仅需 4 ms
• 具有很高的温度稳定性，典型值为 0.01 dB/°C
• 98 dB 的较宽功率扫描范围
• 1 Hz 至 10 MHz 的较宽中频带宽范围
• 手动和自动校准
• 高分辨率 12.1 英寸大屏幕
• 基于触摸屏的用户界面

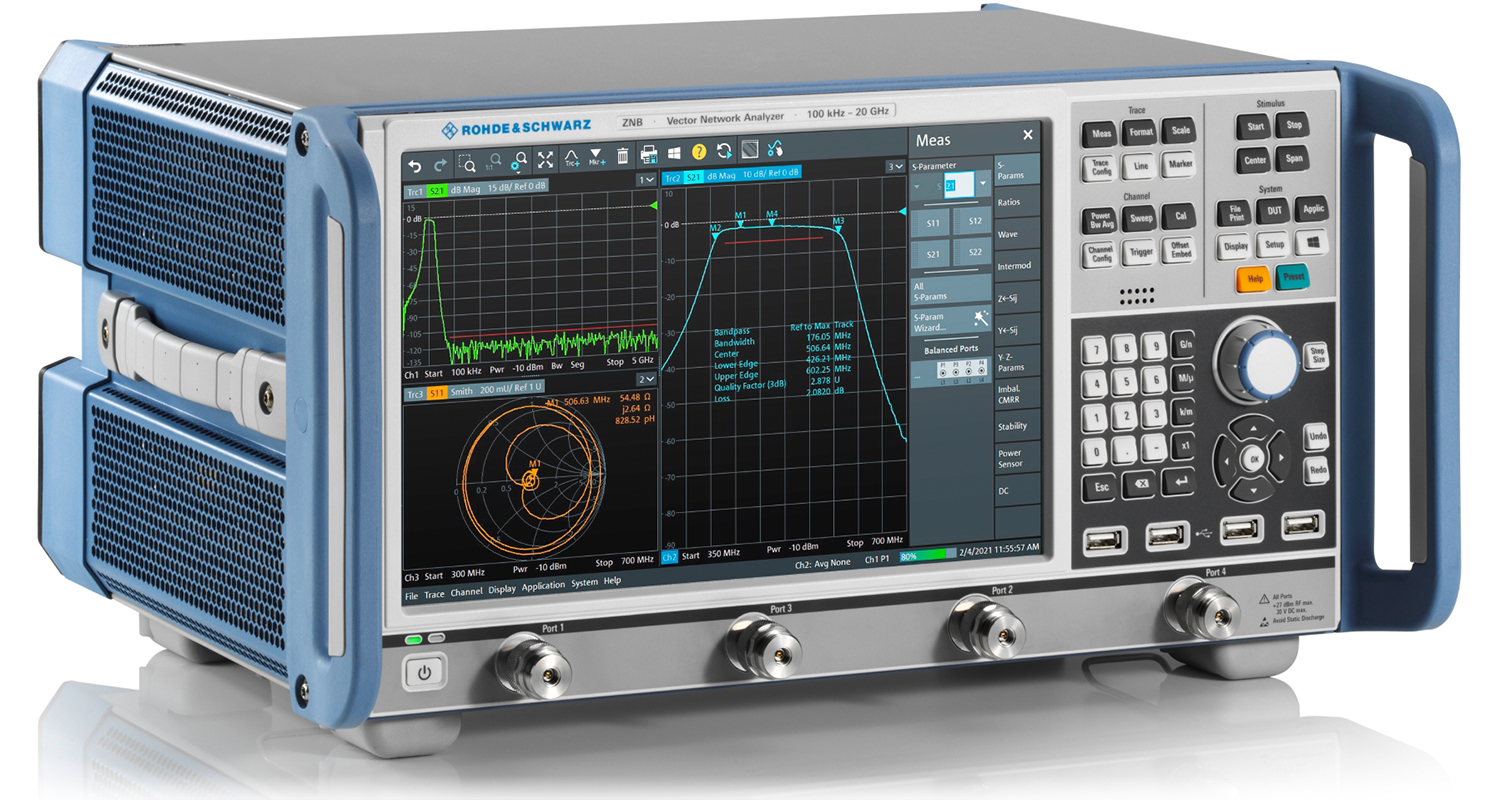

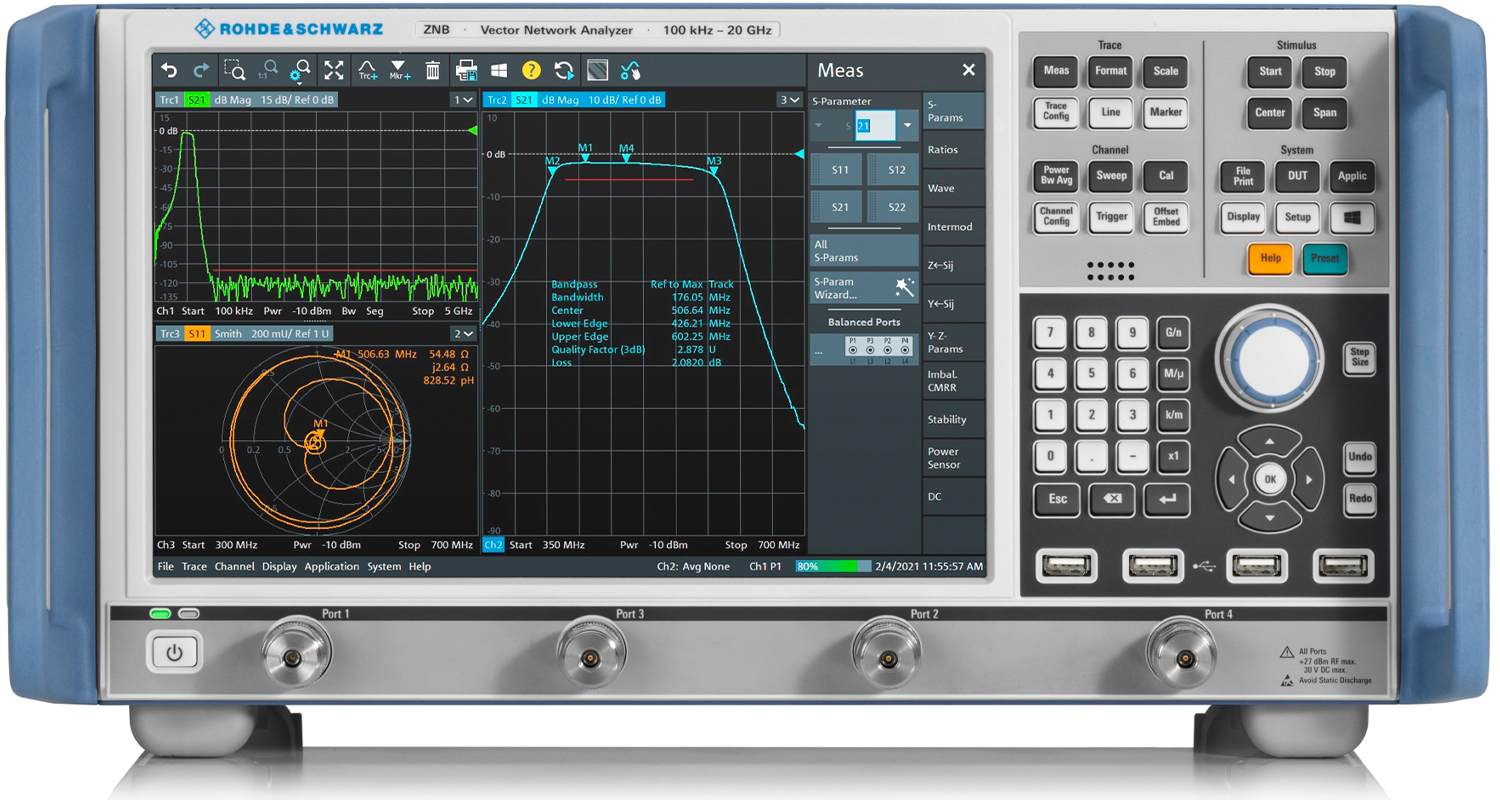

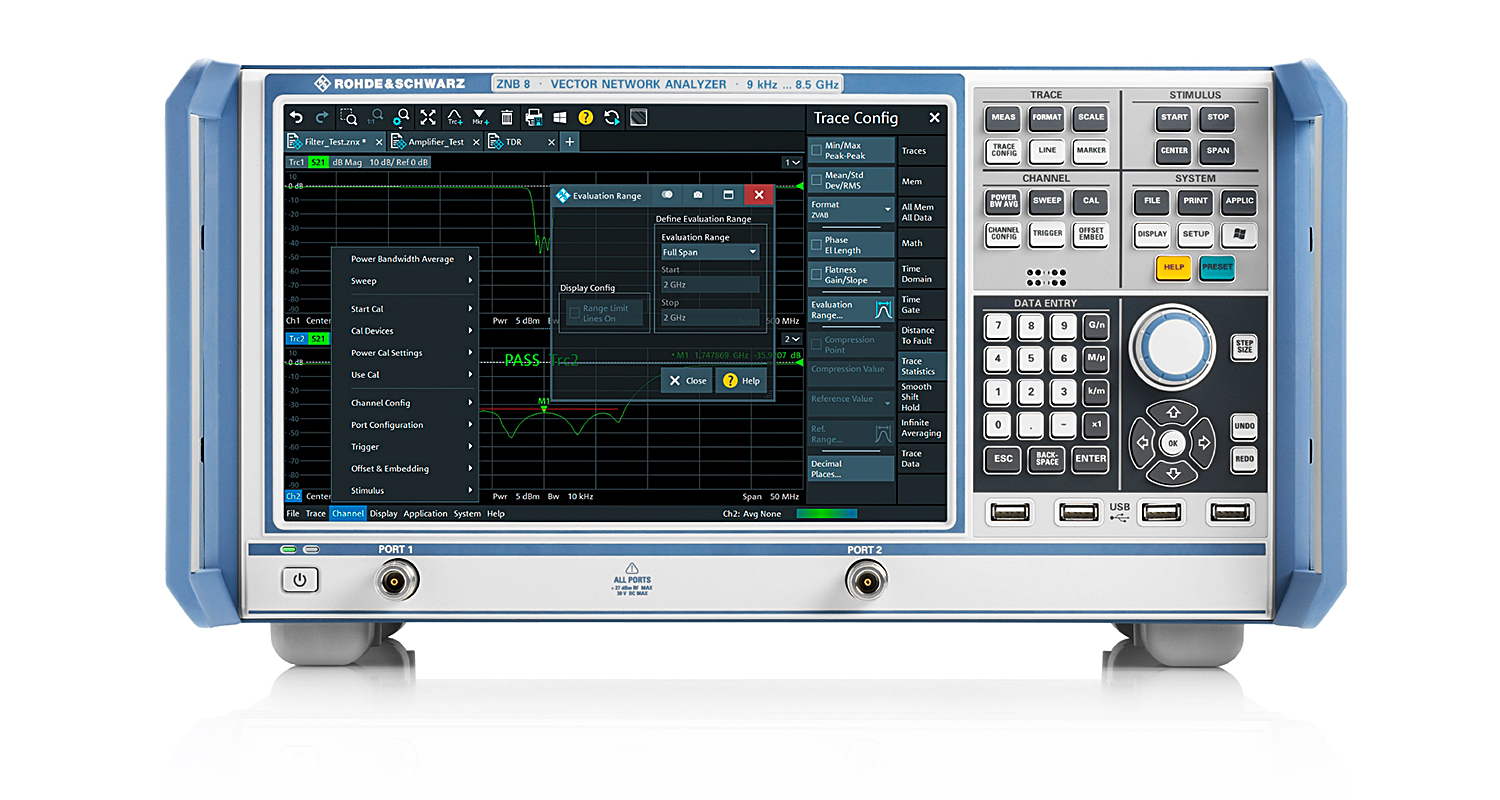

• 两个或四个端口
• 四端口型号具有两个单独的发生器
• 可使用开关矩阵最多扩展至 48 个端口

特点和优势：ZNB 矢量网络分析仪

• 为满足更高标准而设计
  • 具有较宽的动态范围（最低 9 kHz），便于在高阻塞被测设备上快速测量
  • 优质的原始数据，确保很高的基本精度
  • 具有高温度稳定性，校准间隔久
  • 合成器处理速度快，便于快速测量
  • R&S®ZNB40 双端口型号（具有两种版本）
• 便于轻松测量有源和无源射频器件的特性
  • 快速嵌入/去嵌，以便使用虚拟网络进行阻抗匹配
  • S 参数混合模式，以便进行均衡的被测设备特性测量
  • 重新定义 S 参数，以便灵活配置测试装置
  • 具有广泛的分析功能，便于进行有效的迹线分析
  • 借助接收机步进衰减器，在较宽的功率扫描范围内进行放大器测量
  • 执行时域分析，以便进行故障点距离 (DTF) 测量和滤波器调整
  • 使用两个单独的内部发生器，快速、轻松地在混频器和放大器上进行变频测量
• 易于校准（手动或自动）
  • 针对每个测试应用采用正确的校准方法
  • TSM（直通、短路器、匹配负载）——只需五步即可全面校准
  • 自动校准单元（最多带 24 个端口）
• 简化网络分析
  • 平面、简明的菜单结构，方便有效操作
  • 为每项测量任务提供良好的显示配置
• 在生产中实现高吞吐量
  • 测量时间短
  • 得益于较宽的动态范围以及优化的中频带宽，测量速度极快
  • 专为被测设备设计的分段扫描
  • 快速切换仪器设置
  • 用于控制外部零件处理器的处理器 I/O 接口
  • 支持双向数据传输的 GPIB 接口有助于在生产中节省时间
• 最多使用 48 个端口进行测量
  • 使用开关矩阵扩展端口数量
  • 便于直接控制前端模块的 RFFE GPIO 接口
  • 一键轻松配置
  • 快速测量以及出色的射频特性
  • 适合每项应用的矩阵解决方案
• 一项值得的投资
  • 满足未来需求
  • 升级系统软件，无需重写系统软件
  • 一款支持用户语言的分析仪

型号：ZNB 矢量网络分析仪

• R&S®ZNB4 矢量网络分析仪，双端口，4.5 GHz，N（阴性）（新一代）
• R&S®ZNB4 矢量网络分析仪，四端口，4.5 GHz，N（阴性）（新一代）
• R&S®ZNB8 矢量网络分析仪，双端口，8.5 GHz，N（阴性）（新一代）
• R&S®ZNB8 矢量网络分析仪，四端口，8.5 GHz，N（阴性）（新一代）
• R&S®ZNB20 矢量网络分析仪，双端口，20 GHz，3.5 mm（阳性）（新一代）
• R&S®ZNB20 矢量网络分析仪，四端口，20 GHz，3.5 mm（阳性）（新一代）
• R&S®ZNB4 矢量网络分析仪，双端口，4.5 GHz，N（阴性）
• R&S®ZNB4 矢量网络分析仪，四端口，4.5 GHz，N（阴性）
• R&S®ZNB8 矢量网络分析仪，双端口，8.5 GHz，N（阴性）
• R&S®ZNB8 矢量网络分析仪，四端口，8.5 GHz，N（阴性）
• R&S®ZNB20 矢量网络分析仪，双端口，20 GHz，3.5 mm（阳性）
• R&S®ZNB20 矢量网络分析仪，四端口，20 GHz，3.5 mm（阳性）
• R&S®ZNB40 矢量网络分析仪，双端口，40 GHz，2.92 mm（阳性）
• R&S®ZNB40 矢量网络分析仪，双端口，40 GHz，2.92 mm（阳性）
• R&S®ZNB40 矢量网络分析仪，四端口，40 GHz，2.92 mm（阳性）
