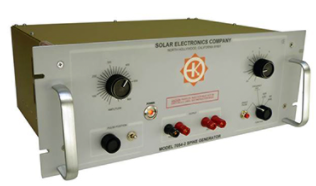

CS06/DO-160 section 17尖峰信号发生器
7054-2
7054-2尖峰发生器可向低电阻负载提供超过300kW的功率。输出幅度、重复率及相位均连续可调。可用于MIL-STD-462， GJB151B CS106及DO-160第17章的测试, 也可用于MIL-STD-826A 5006.1测试。
7054-2 尖峰峰值幅度可在10 V 至超过 600 V的范围内调节(5 Ω负载）， 源阻抗小于0.5Ω。
瞬态波形近似于 MIL-STD-462 图 19 中给出的曲线，上升时间小于等于2.0 μs，下降时间约为10 μs。
厂家
.
产品分类
主要技术参数：
- 电压峰值幅度：10 V 到 600 V 峰值连续可调
- 重复率：每秒 0.8 至 10 个脉冲连续可调
- 上升时间：小于等于 2.0 μs （ 5 Ω 电阻负载）
- 尖峰持续时间：输出在约 10 μs 内降至零
- 尖峰形状：见图，类似于 MIL-STD-462 的图 19
- 相位调整：在 50、60 或 400 Hz 正弦波上， 0° 到 360°可调尖峰相位
- 内部阻抗：小于0.5Ω
- 输出功率：超过 300 kW 峰值（0.5 Ω 负载）
- 串联注入模式下的电源电流：在电源频率下，可高达 25 A
