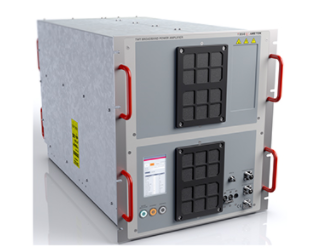

2GHz-7GHz系列功率放大器
TWT2G7G系列
TWT2G7G 系列 CW TWT 放大器提供出色的射频性能。 2.5GHz-7.5GHz TWTA（行波管放大器）具有经过现场验证的可靠性和行业领先的性能。这使得这些放大器成为多种高频高功率应用的理想选择，包括 EMC/辐射抗扰度、通信、电子战、雷达、射频元件测试和科学应用。
厂家
.
产品分类
|
型号 |
TWT2G7G-250 |
TWT2G7G-500 |
|
频率范围 |
2.5GHz-7.5GHz |
|
|
输出功率 |
Psat：250W min |
Psat：500W min |
|
增益 |
54dB min |
57dB min |
|
输出驻波 |
< 3 : 1 |
|
|
输入输出阻抗 |
50Ω |
|
|
驻波比 |
输入2:1；输出2.5:1（Max） |
|
|
二次谐波 |
-3.5dBc（typ）；-3dBc（Max） |
-5dBc（typ）；-3dBc（Max） |
|
接口 |
输入N母头型，输出N母头型 |
输入N母头型，输出SC母头型 |
