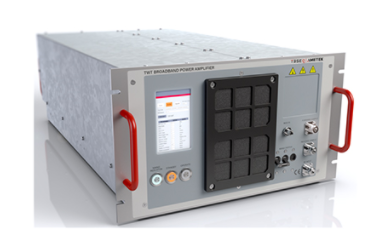

18GHz-26GHz系列功率放大器
TWT18G26G系列
TWT18G26G 系列 CW TWT 放大器提供出色的射频性能。 18GHz-26.5GHz TWTA（行波管放大器）具有经过现场验证的可靠性和行业领先的性能。这使得这些放大器成为多种高频高功率应用的理想选择，包括 EMC/辐射抗扰度、通信、电子战、雷达、射频元件测试和科学应用。
厂家
.
产品分类
|
型号 |
TWT18G26G-040 |
TWT18G26G-070 |
TWT18G26G-175 |
|
频率范围 |
18GHz-26.5GHz |
||
|
输出功率 |
Psat：40W min |
Psat：70W min |
Psat：175W min |
|
增益 |
46dB min |
48dB min |
51dB min |
|
输出驻波 |
<2.5:1 |
||
|
输入输出阻抗 |
50Ω |
||
|
驻波比 |
输入2:1；输出2.5:1（Max） |
||
|
二次谐波 |
-8dBc（typ）；-6dBc（Max） |
-15dBc（typ）；-6dBc（Max） |
-15dBc（typ）；-6dBc（Max） |
|
接口 |
输出WR42型 |
||
相关产品
DC -5 (7) MHz磁性手持线圈
FESP 5139
磁性手持线圈 FESP 5139 设计用于在 DC 至 5 (7) MHz 的频率范围内产生规定的磁场强度。主要应用是根据 IEC 61000-4-39 进行磁场抗扰度测试。
根据电流源特性，可以在短时间内产生高达 360 A/m 的磁场。产生的磁场强度与线圈电流成正比。定距环允许线圈和 EUT 表面之间的精确间距为 50 mm。其他距离环可用于缩放电流场强比。使用最短的环可以达到最高的场强水平。可根据要求提供更多环，以便在线圈电流和磁场强度之间提供一定的比例（例如，1 A 线圈电流 = 20 A/m 场强）。
作为磁场传感器的应用：
FESP 5139 还可用于测量现有磁场。为此，FESP 5139 连接到频率选择性 50 欧姆测量仪器，例如频谱分析仪或测量接收机。
【厂家】 .
【产品分类】 测试与仪器 - 电磁兼容测试 - EMS射频抗扰度测试设备
400 A/m磁场磁性手持线圈
FESP 5133-9
磁性手持线圈 FESP 5133-9 设计用于在高达 3 MHz 的音频范围内产生规定的磁场强度。 主要应用是根据 VG 95377 第 13 部分和许多其他标准对磁场的抗扰度测试。 根据电流源特性，可以在短时间内产生高达 400 A/m 的磁场。
可根据要求提供更多环，以便在线圈电流和磁场强度之间提供一定的比例（例如，1A线圈电流 = 10 A/m 场强）。
作为磁场探头的应用：FESP 5133-9 还可用于测量现有磁场。 开路输出电压与磁场强度成正比（在固定频率下）或与频率成正比（在恒定磁场强度下）。
【厂家】 .
【产品分类】 测试与仪器 - 电磁兼容测试 - EMS射频抗扰度测试设备
1500 A/m 磁场磁性手持线圈
FESP 5132
磁性手持线圈 FESP 5132 设计用于在高达 100 kHz 的音频范围内产生定义的磁场强度。主要应用是根据 EN 55103 和 MIL-STD-461 E 进行磁场抗扰度测试。根据电流源特性，可以在短时间内产生高达 1500 A/m 的磁场。
产生的磁场强度与线圈电流成正比。定距环允许线圈和 EUT 表面之间的精确间距为 50 mm。其他距离环可用于缩放电流场强比。使用最短的环可以达到最高的场强水平。可根据要求提供更多环，以便在线圈电流和磁场强度之间提供一定比例（例如，1 Amp 线圈电流 = 100 Amp/m 场强）。
作为磁场探头的应用：
FESP 5132 还可用于测量现有磁场。开路输出电压与磁场强度成正比（在固定频率下）或与频率成正比（在恒定磁场强度下）。
【厂家】 .
【产品分类】 测试与仪器 - 电磁兼容测试 - EMS射频抗扰度测试设备
