1GHz-18GHz BLWA系列功率放大器
1GHz-18GHz BLWA系列功率放大器
BLWA 1018系列
请求报价

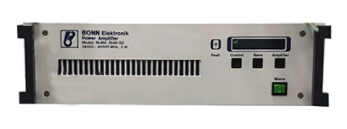

德国BONN功放具有输出线性功率高，频率范围广，产品种类多，谐波小，模块化设计，使用领域众多的优势，在民品，汽车，军工等领域都能显示出优异的性能。 BONN BLWA系列功率放大器、输出功率的性能满足各领域最新 EMS 标准的要求包括：MIL-STD-461E（军标）、IEC 61000-4-3/6（民标）、ISO11451/11452（汽车）等。
厂家
.
产品分类
热门产品
测试与仪器
电磁兼容测试
EMS射频抗扰度测试设备
1GHz-18GHz BLWA系列功率放大器
  • 描述
  • 技术规格
  • 资料下载

型号

频率范围

   输出功率（W）
PN min / typ

   增益（dB）
min / typ

   谐波（dBc）
2nd / 3rd

供电（VA）

BLMA 1018-0.5

1 ... 18 GHz

0.5 / 0.6

27 / 30 ±3

20 / 20

40

BLMA 1018-1

1 ... 18 GHz

1 / 1.2

30 / 34 ±4

20 / 15

40

BLMA 1018-1.5

1 ... 18 GHz

1.5 / 1.8

31.8 / 35 ±3

15 / 20

75

BLMA 1018-2.5

1 ... 18 GHz

2.5 / 3

34 / 37 ±3

15 / 20

80

BLMA 1018-4

1 ... 18 GHz

4 / 4.4

36 / 40 ±4

15 / 15

80

BLMA 1018-4D

1 ... 18 GHz
1 ... 6 GHz
6 ... 18 GHz

4 / 5
4 / 5

36 / 39 ±3
36 / 40 ±4

20 / 20
18 / 20

160

BLMA 1018-7/5D

1 ... 18 GHz
1 ... 6 GHz
6 ... 18 GHz

7 / 8
5 / 6

38.4 / 42 ±3
37 / 40 ±3

15 / 20
15 / 20

220

BLMA 1018-10D

1 ... 18 GHz
1 ... 6 GHz
6 ... 18 GHz

10 / 12
10 / 12

40 / 43 ±3
40 / 44 ±4

20 / 20
15 / 20

400

BLMA 1018-15D

1 ... 18 GHz
1 ... 6 GHz
6 ... 18 GHz

15 / 20
15 / 20

41.8 / 45 ±3
41.8 / 45 ±3

15 / 20
15 / 20

350

BLMA 1018-20D

1 ... 18 GHz
1 ... 6 GHz
6 ... 18 GHz

20 / 25
20 / 22

43 / 46 ±3
43 / 46 ±3

15 / 20
15 / 20

350

BLMA 1018-30/10D

1 ... 18 GHz
1 ... 6 GHz
6 ... 16 GHz
16 ... 18 GHz

30 / 35
10 / 12
8 / 10

44.8 / 48 ±3
40 / 44 ±4
39 / 43 ±4

15 / 20
15 / 20
15 / 20

400

BLMA 1018-30/15D

1 ... 18 GHz
1 ... 6 GHz
6 ... 18 GHz

30 / 35
15 / 18

44.8 / 48 ±3
41.8 / 46 ±4

15 / 20
15 / 20

450

BLMA 1018-30/20D

1 ... 18 GHz
1 ... 6 GHz
6 ... 18 GHz

30 / 35
20 / 22

44.8 / 48 ±3
43 / 47 ±4

15 / 20
15 / 20

450

BLMA 1018-50D

1 ... 18 GHz
1 ... 6 GHz
6 ... 18 GHz

50 / 60
50 / 60

47 / 50 ±3
47 / 51 ±4

15 / 20
15 / 20

1300

BLMA 1018-100/30/35D

1 ... 18 GHz
1 ... 2.5 GHz
2.5 ... 6 GHz
6 ... 18 GHz

100 / 120
30 / 35
35 / 40

50 / 53 ±3
44.8 / 48 ±3
45.4 / 49 ±3

15 / 20
15 / 20
15 / 20

1000

BLMA 1018-100D

1 ... 18 GHz
1 ... 6 GHz
6 ... 18 GHz

100 / 110
100 / 110

50 / 53 ±3
50 / 54 ±4

15 / 20
15 / 20

2700



相关产品
DC -5 (7) MHz磁性手持线圈
FESP 5139
点击详情
磁性手持线圈 FESP 5139 设计用于在 DC 至 5 (7) MHz 的频率范围内产生规定的磁场强度。主要应用是根据 IEC 61000-4-39 进行磁场抗扰度测试。 根据电流源特性，可以在短时间内产生高达 360 A/m 的磁场。产生的磁场强度与线圈电流成正比。定距环允许线圈和 EUT 表面之间的精确间距为 50 mm。其他距离环可用于缩放电流场强比。使用最短的环可以达到最高的场强水平。可根据要求提供更多环，以便在线圈电流和磁场强度之间提供一定的比例（例如，1 A 线圈电流 = 20 A/m 场强）。 作为磁场传感器的应用： FESP 5139 还可用于测量现有磁场。为此，FESP 5139 连接到频率选择性 50 欧姆测量仪器，例如频谱分析仪或测量接收机。
【厂家】 .
【产品分类】 测试与仪器 - 电磁兼容测试 - EMS射频抗扰度测试设备
400 A/m磁场磁性手持线圈
FESP 5133-9
点击详情
磁性手持线圈 FESP 5133-9 设计用于在高达 3 MHz 的音频范围内产生规定的磁场强度。 主要应用是根据 VG 95377 第 13 部分和许多其他标准对磁场的抗扰度测试。 根据电流源特性，可以在短时间内产生高达 400 A/m 的磁场。 可根据要求提供更多环，以便在线圈电流和磁场强度之间提供一定的比例（例如，1A线圈电流 = 10 A/m 场强）。 作为磁场探头的应用：FESP 5133-9 还可用于测量现有磁场。 开路输出电压与磁场强度成正比（在固定频率下）或与频率成正比（在恒定磁场强度下）。
【厂家】 .
【产品分类】 测试与仪器 - 电磁兼容测试 - EMS射频抗扰度测试设备
1500 A/m 磁场磁性手持线圈
FESP 5132
点击详情
磁性手持线圈 FESP 5132 设计用于在高达 100 kHz 的音频范围内产生定义的磁场强度。主要应用是根据 EN 55103 和 MIL-STD-461 E 进行磁场抗扰度测试。根据电流源特性，可以在短时间内产生高达 1500 A/m 的磁场。 产生的磁场强度与线圈电流成正比。定距环允许线圈和 EUT 表面之间的精确间距为 50 mm。其他距离环可用于缩放电流场强比。使用最短的环可以达到最高的场强水平。可根据要求提供更多环，以便在线圈电流和磁场强度之间提供一定比例（例如，1 Amp 线圈电流 = 100 Amp/m 场强）。 作为磁场探头的应用： FESP 5132 还可用于测量现有磁场。开路输出电压与磁场强度成正比（在固定频率下）或与频率成正比（在恒定磁场强度下）。
【厂家】 .
【产品分类】 测试与仪器 - 电磁兼容测试 - EMS射频抗扰度测试设备
