18GHz-40GHz BLWA系列功率放大器_欣禾电子（上海）有限公司

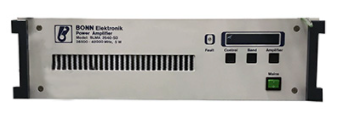

18GHz-40GHz BLWA系列功率放大器

BLWA 1840系列

请求报价

德国BONN功放具有输出线性功率高，频率范围广，产品种类多，谐波小，模块化设计，使用领域众多的优势，在民品，汽车，军工等领域都能显示出优异的性能。 BONN BLWA系列功率放大器、输出功率的性能满足各领域最新 EMS 标准的要求包括：MIL-STD-461E（军标）、IEC 61000-4-3/6（民标）、ISO11451/11452（汽车）等。

厂家

产品分类

热门产品

测试与仪器

电磁兼容测试

EMS射频抗扰度测试设备

18GHz-40GHz BLWA系列功率放大器

型号	频率范围	输出功率（W） PN min / typ	增益（dB） min / typ	谐波（dBc） 2nd / 3rd	供电（VA）
BLMA 1840-0.1	18 ... 40 GHz	0.1 / 0.12	20 / 23 ±3	20 / 20	50
BLMA 1840-0.2	18 ... 40 GHz	0.2 / 0.22	23 / 26 ±3	20 / 20	50
BLMA 1840-0.3	18 ... 40 GHz	0.3 / 0.35	25 / 28 ±3	20 / 20	70
BLMA 1840-0.5	18 ... 40 GHz	0.5 / 0.6	27 / 30 ±3	20 / 20	70
BLMA 1840-0.7	18 ... 40 GHz 18 ... 20 GHz 20 ... 40 GHz	0.5 / 0.7 0.7 / 0.8	28 / 32 ±4 28.5 / 33 ±4	20 / 20 20 / 20	70
BLMA 1840-1	18 ... 40 GHz 18 ... 20 GHz 20 ... 40 GHz	0.8 / 1 1 / 1.1	29 / 32 ±3 30 / 33 ±3	20 / 20 20 / 20	100
BLMA 1840-1D	18 ... 40 GHz 18 ... 26 GHz 26 ... 40 GHz	1 / 1.2 1 / 1.2	30 / 33 ±3 30 / 34 ±4	20 / 20 20 / 20	100
BLMA 1840-2/1.5D	18 ... 40 GHz 18 ... 26.5 GHz 26.5 ... 40 GHz	2 / 2.2 1.5 / 1.8	33 / 36 ±3 31.8 / 35 ±3	20 / 20 20 / 20	150
BLMA 1840-2D	18 ... 40 GHz 18 ... 26.5 GHz 26.5 ... 40 GHz	2 / 2.2 2 / 2.2	33 / 36 ±3 33 / 36 ±3	20 / 20 20 / 20	150
BLMA 1840-4D	18 ... 40 GHz 18 ... 26.5 GHz 26.5 ... 38 GHz 38 ... 40 GHz	4 / 4.4 4 / 4.4 2.8 / 4	36 / 39 ±3 36 / 39 ±3 36 / 39 ±3	20 / 20 20 / 20 20 / 20	250
BLMA 1840-5	18 ... 40 GHz	5 / 5.5	37 / 40 ±3	20 / 20	240
BLMA 1840-5D	18 ... 40 GHz 18 ... 26.5 GHz 26.5 ... 37 GHz 37 ... 40 GHz	5 / 5.5 5 / 5.5 4 / 5	37 / 40 ±3 37 / 40 ±3 37 / 40 ±3	20 / 20 20 / 20 20 / 20	250
BLMA 1840-10	18 ... 40 GHz	10 / 11	40 / 43 ±3	20 / 20	650
BLMA 1840-10D	18 ... 40 GHz 18 ... 26.5 GHz 26.5 ... 38 GHz 38 ... 40 GHz	10 / 11 10 / 11 6 / 10	40 / 43 ±3 40 / 43 ±3 40 / 43 ±3	20 / 20 20 / 20 20 / 20	600
BLMA 1840-20	18 ... 40 GHz	20 / 22	43 / 47 ±4	15 / 20	1200
BLMA 1840-20D	18 ... 40 GHz 18 ... 26.5 GHz 26.5 ... 40 GHz	20 / 22 20 / 22	43 / 46 ±3 43 / 46 ±3	20 / 20 20 / 20	1200
