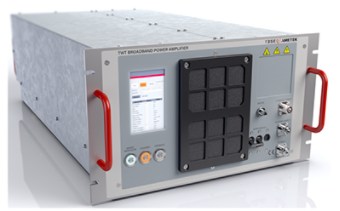

8GHz-18GHz系列脉冲功率放大器

PTWT8G18G系列

请求报价

PTWT8G18G 系列脉冲 TWT 放大器提供出色的射频性能。 7.5-18GHz TWTA（行波管放大器）具有经过现场验证的可靠性和行业领先的性能。这使得这些放大器成为多种高频高功率应用的理想选择，包括 EMC/辐射抗扰度、通信、电子战、雷达、射频元件测试和科学应用。在 Teseq Pulsed TWT 放大器产品设计中，操作安全性和易用性至关重要。 PTWT6G18G 系列包括全套射频和硬件保护系统，包括高 VSWR、过流、电压和 TWT 电弧保护以及冗余热传感器和气流传感器，以防止 TWT 过热。 PTWT6G18G 系列包括一个显示屏和网页，提供即时操作和关键参数状态，以及内置自检、高级故障诊断和模块化即插即用现场可更换电源。这种模块化设计提供了便捷的服务，提供了快速的周转时间。

厂家

产品分类

热门产品

测试与仪器

电磁兼容测试

EMS射频抗扰度测试设备

8GHz-18GHz系列脉冲功率放大器

型号	PTWT8G18G-1.5KW	PTWT8G18G-2KW	PTWT8G18G-2.8KW
频率范围	7.5GHz-18GHz
输出功率	Psat：1.5kW min Psat：2kW typ	Psat：2kW min Psat：2.5kW typ	Psat：2.8kW min Psat：3.8kW typ
增益	62dB min	63dB min	64dB min
脉冲宽度范围	200 nsec 至 50 µsec
脉冲频率范围	高达100kHz
输出驻波	< 3 : 1
最大输入功率（无损）	5dBm	5dBm	10dBm
输入输出阻抗	50Ω
驻波比	输入2:1；输出2.5:1（Max）
二次谐波	-6.5dBc（typ）;-2.0dBc（Max）	-8dBc（typ）;-2dBc（Max）	-13dBc（typ）;-2dBc（Max）
接口	输入N母头型，输出WRD750型	输入N母头型，输出WRD750型	输入N母头型，输出WRD750型
