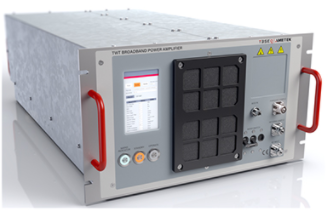

8GHz-12GHz系列脉冲功率放大器

PTWT8G12G系列

请求报价

PTWT8G12G 系列脉冲 TWT 放大器提供出色的射频性能。 8-12GHz TWTA（行波管放大器）具有经过现场验证的可靠性和行业领先的性能。这使得这些放大器成为多种高频高功率应用的理想选择，包括 EMC/辐射抗扰度、通信、电子战、雷达、射频元件测试和科学应用。在 Teseq Pulsed TWT 放大器产品设计中，操作安全性和易用性至关重要。 PTWT8G12G 系列包括全套射频和硬件保护系统，包括高 VSWR、过流、电压和 TWT 电弧保护以及冗余热传感器和气流传感器，以防止 TWT 过热。 PTWT8G12G 系列包括一个显示屏和网页，提供即时操作和关键参数状态，以及内置自检、高级故障诊断和模块化即插即用现场可更换电源。这种模块化设计提供了便捷的服务，提供了快速的周转时间。

厂家

产品分类

热门产品

测试与仪器

电磁兼容测试

EMS射频抗扰度测试设备

8GHz-12GHz系列脉冲功率放大器

型号	PTWT8G12G-4.5KW	PTWT8G12G-8KW	PTWT8G12G-16KW
频率范围	8GHz-12GHz
输出功率	Psat：4.5kW min Psat：5kW typ	Psat：8kW min Psat：9kW typ	Psat：16kW min Psat：20kW typ
增益	67dB min	69dB min	71dB min
脉冲宽度范围	200 nsec to 50 µsec
脉冲频率范围	up to 100kHz
输出驻波	< 3 : 1
最大输入功率（无损）	5dBm	10dBm	10dBm
输入输出阻抗	50Ω
驻波比	输入2:1；输出2.5:1（Max）
二次谐波	-13dBc（typ）；-10dBc（Max）	-15dBc（typ）；-10dBc（Max）	-15dBc（typ）；-10dBc（Max）
接口	输入N母头型，输出WR90型
