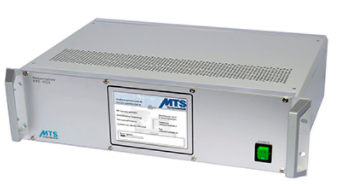

可定制化通道切换射频开关单元
KRE-4000
KRE-4000系列射频切换单元用于几乎所有信号的转换。由于模块化的设计，电气开关的特性可以适应多样化的需求。还可集成衰减器、功分器和其他模块，可用性可以扩展。
KRE-4000系列射频切换单元的应用情况如下：
（1）EMS射频抗扰度系统中，射频信号发生器、功率放大器、功率计、发射天线等设备的信号路径的切换
（2）EMI测试系统中，多个不同耦合装置的耦合路径的切换，如高低频接收天线、LISN、电流探头、功率吸收钳等
（3）射频矩阵应用，如空口适配器
（4）滤波器、双工器、衰减器、延时器等的路径切换
（5）其他任何射频测量路径的切换
厂家
.
产品分类
主要技术参数：
- 频率范围：DC~40GHz
- 通道数：通道数，切换单元类型、接口类型均可指定
- 阻抗：50Ω
- 最大功率：可定制
- 切换时间：15ms
- 操作寿命：最少2000000次
- VSWR： DC – 6.0 GHz 1.30 : 1
DC –
18.0 GHz 1.50 : 1
DC – 26.5
GHz 1.70 : 1
DC – 40.0
GHz 2.20 : 1
- 隔离度(min.)：DC – 6.0 GHz 70 dB
DC – 18.0 GHz 60 dB
DC – 26.5 GHz 55 dB
DC – 40.0 GHz 50 dB
- 插入损耗(max.)：DC – 6.0 GHz 0.20 dB
DC – 18.0 GHz 0.50 dB
DC – 26.5 GHz 0.70 dB
DC – 40.0 GHz 1.10 dB
- 远程控制方式：GPIB、USB、LAN，可选定
- 操作方式：可选配本地触控屏操作，可远程操作
