1000 A/m 磁场磁性手持线圈

FESP 5133

请求报价

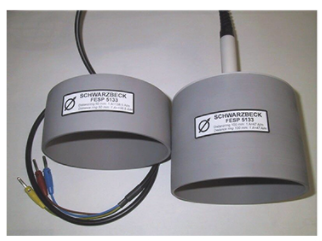

磁性手持线圈 FESP 5133 旨在在高达 100 kHz 的音频范围内产生规定的磁场强度。主要应用是根据例如磁场抗扰度测试。（符合 EN 55103 的专业演播室设备）、MIL-STD 461、VG 95377 第 13 部分）和许多其他标准）。根据电流源特性，可以在短时间内产生高达 1000 A/m 的磁场。产生的磁场强度与线圈电流成正比。提供了两个不同的距离环（50 毫米和 100 毫米间隔），以确保线圈平面和 EuT 表面之间有明确的间距。使用最短的环可以实现最高的场强水平。可根据要求提供更多环，以便在线圈电流和磁场强度之间提供一定的比例（例如，1 Amp 线圈电流 = 100 Amp/m 场强）作为磁场探头的应用： FESP 5133 还可用于测量现有磁场。开路输出电压与磁场强度成正比（在固定频率下）或与频率成正比（在恒定磁场强度下）。

厂家

产品分类

热门产品

测试与仪器

电磁兼容测试

EMS射频抗扰度测试设备

1000 A/m 磁场磁性手持线圈

主要技术参数：

匝数： 36
线圈直径： 1.26 mm Cu
最大电流： 10 A (5 min.)
标称电流： 5 A continuous
最大磁场强度： 1385 A/m (5 min.)
标称磁场强度： 700 A/m continuous
1A电流在50 mm磁场强度： 138.5 A/m
在50 mm达到1A/m所需电流： 7.22 mA
1A电流在100 mm磁场弓瓣： 46.88 A/m
在100 mm达到1A/m所需电流： 21.3 mA
50 mm距离时50 mA的通量密度： 138.8 dBpT 136.8 dBpA/m
内环直径： 133 mm
外环直径： 135.5 mm
距高定位装置： 50 mm /100 mm
尺寸： 0.16 m x 0.25 (0.3) m
连接线： 4 mm Laborstecker (Standard) Oder BNC
屏蔽： Electrostatic
可用频率范围： 0 - 200 kHz
电感：约300 pH
响应频率： >500 kHz
阻抗： 0.6 Ω
重量： 1.1 kg
符合标准： MIL-STD-461 EN 55103-2A.2.1 b) EN 55103-2A.4.1
