产品简介

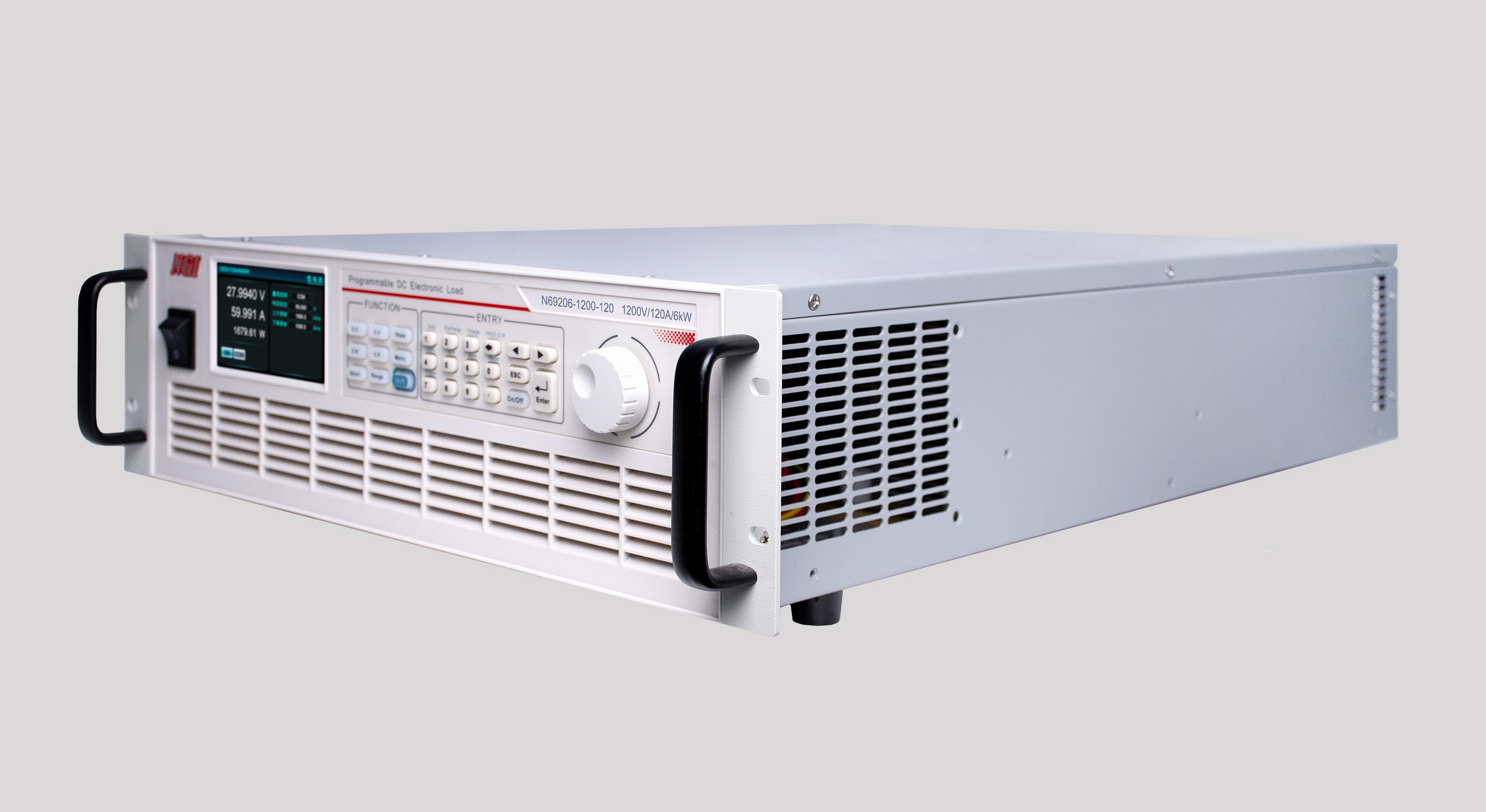

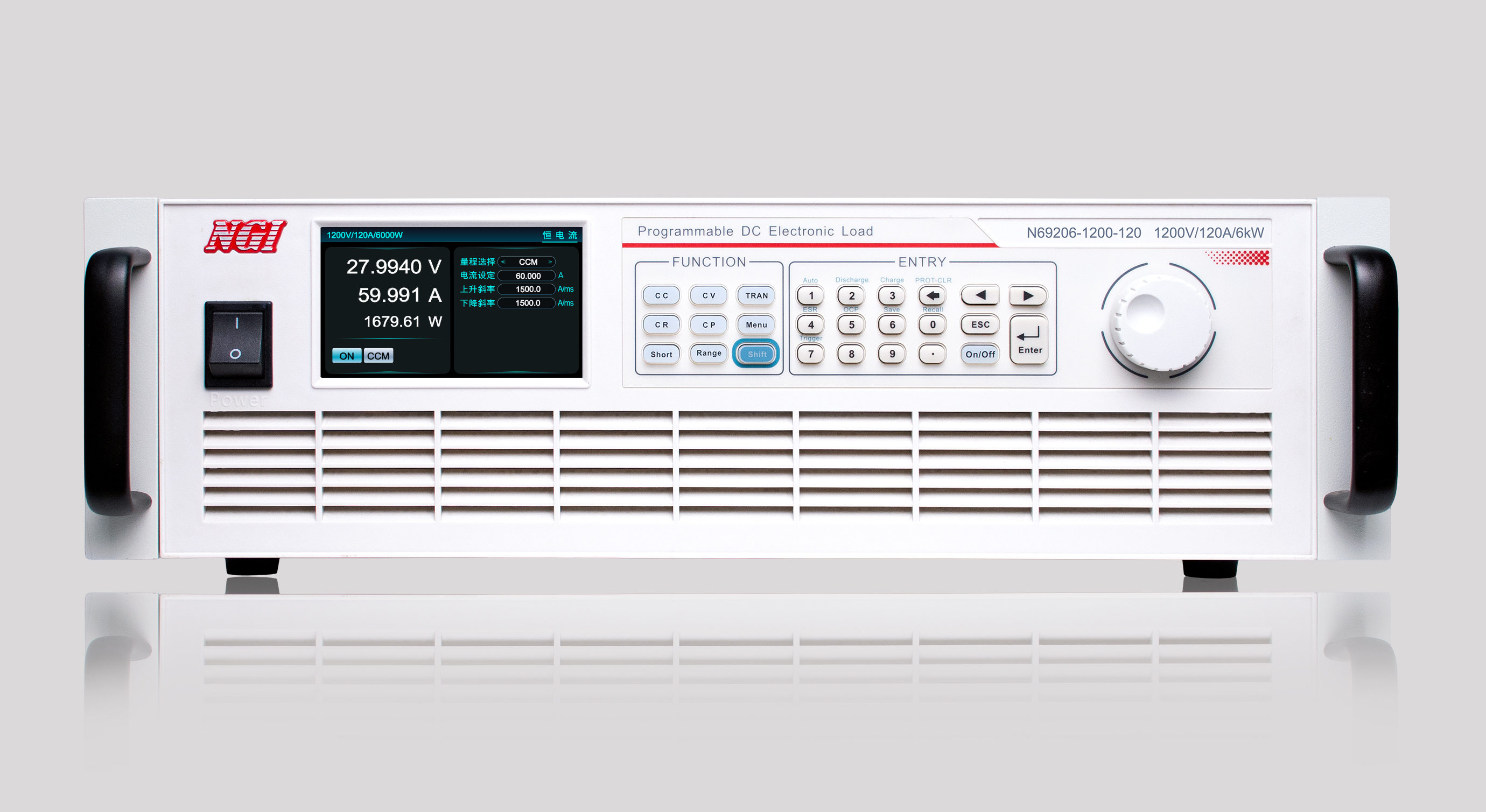

N69200 系列为一款高可靠性、高精度、多功能的高性能大功率可编程直流电子负载产品。N69200 系列为 150V、600V、1200V三种电压规格，标准 19 英寸 3U 机箱功率高达 6kW，且支持主 / 从并机控制，可主 + 主、主 + 从多种方式实现扩功率。在量测方面，N69200 全系列支持电压、电流、功率、电阻三量程，并提供高精度测量，使得单产品测试范围更广。
N69200 系列产品功能、性能强大，CV 环路速度可调，电流上升下降速度快，多达 8 种工作模式，支持序列测试、动态测试、放电测试、充电测试、OCP/OPP 测试、模拟短路、等效直流内阻（DCIR）测试（选配）、任意波形拉载测试（选配）等多种功能；并支持本地 / 远程控制，标配 LAN/RS232/CAN 通讯控制、USB HOST（波形导入）、数字输入输出、模拟输入输出接口，选配 GPIB 通讯控制。N69200 系列产品采用标准 3U/19 英寸机箱，基于模块化设计理念，将功率密度提高一倍，并开发多种功能，配合强大的产品性能指标，能有效解决测试中的各种应用需求，是研发测试及 ATE 测试系统值得信赖的产品。
主要特点
- 单机输入功率：2~60kW，3U/6kW超高功率密度
- 电压范围：0~150V/0~600V/0~1200V
- 支持主/从并机控制，可主+主、主+从多种控制方式实现扩功率
- 电流范围：0~2500A
- 时间量测，上升、下降时间测量精度：10μs
- 支持序列测试、放电测试、充电测试、OCP/OPP测试、模拟短路功能
- 8种工作模式：CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC
- 恒电压、恒电流、恒功率、恒电阻三量程，宽量测范围
- 电压测量精度：0.015% + 0.015%F.S.
- 电流测量精度：0.04% + 0.04%F.S.
- 短时间1.6倍功率加载能力（< 3s）
- CV 环路速度可调，匹配不同电源
- 电压/电流采样率：高达500kHz
- 30kHz高速动态模式，动态变频扫描
- 任意波形拉载测试（选配），正弦波可达 20kHz，支持U盘导入
- 等效直流内阻（DCIR）测试（选配）
- 软开/关机功能、电流振荡保护功能
- 可编程保护，过电流、过电压，过功率、反接检测和温度保护
- 支持100组参数掉电保存，方便快速调用
- 支持电流监视输出、外部编程输入、外部触发输入，支持10kHz正弦波编程输入
- 支持LAN/RS232/CAN通讯控制，可选配GPIB通讯控制
- 支持MPPT最大功率追踪功能
应用领域
- 燃料电池电堆及发动机、锂电池包、超级电容、光伏组件等新能源领域
- 工业电源、服务器电源、通讯电源等大功率直流电源
- UPS电源、DC-DC转换器、车载充电机等电力电子产品
- 发电机组、储能系统、直流充电桩等电源供应类
- 接触器/继电器、汽车高压配件等直流大功率器件类
