一、电性考量有以下的选择
|
量测低电流 Kelvin |
漏电Leakage10fA |
|
量测低电流 三轴线1.5M+三轴公 |
漏电Leakage100fA |
|
量测低电流 同轴线1.5M＋BNC公 |
漏电Leakage10pA |
|
量测低电容 |
最小0.02pF |
|
量测高速MHz~GHz |
频率100MHz～1GHz |
|
量测高压kV |
最高10 kV |
二、机构考量有以下的选择
3.1 螺丝固定Screw:探针插口预设45度,长度12公分
l 不带配线（客户准备 一般P V C配线）
l 量测低电流 三轴线Triaxial 1.2M+三轴公 漏电Leakage100fA

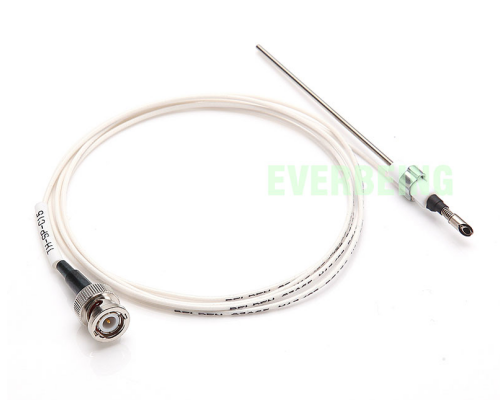

l 量测低电流 同轴线Coaxial 1.2M＋BNC公 漏电Leakage10pA
3.2 弹簧固定Spring:探针插口预设45度,长度12公分
l 不带配线（客户准备 一般P V C配线）
l 量测低电流 三轴线Triaxial 1.2M+三轴公 漏电Leakage100fA
l 量测低电流 同轴线Coaxial 1.2M＋BNC 公 漏电Leakage10pA
3.3 插管固定Tubular:前端夹头当探针插入时自动将探针固定, 探针抽取时也不需额外工具直接拔出来.
l 量测低电流 三轴线Triaxial 1.2M+三轴公 漏电Leakage100fA
l 量测低电流 同轴线Coaxial 1.2M＋BNC 公 漏电Leakage10pA
3.4 低电流10fA低电容10fF Kelvin量测
l Kelvin Probe探针杆附有两个SSMC 接头,针尖50 ohm损坏的话可以只更换针尖, 针尖的直径有1micron 40micron 100micron, 如果需要脉冲速度可以达到<10nS ,也可以依需求串接电阻或探针彼此之间的接地互相串接
