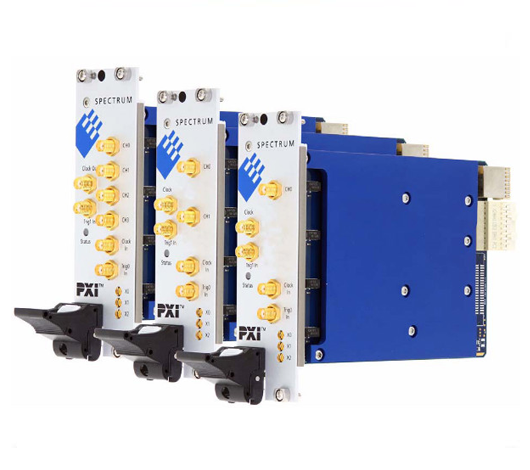

M4x.22xx-x4 - 8 位数据采集卡，采样率高达 5 GS/s

• 5 GS/s 单通达，2.5 GS/双通道
• 1.25 GS/s 4通道
• 高达1.5 GHz 带宽
• PXIe 3U 结构， 2 槽宽
• 超快的 PCI Express x4 Gen 2 接口
• 所有通道同步采集
• 4 个输入范围： ±200 mV 到 ±2.5 V
• 低电压输入选项：±40 mV up to ±500 mV
• 可编程输入偏置调节：±200%
• 4 GSample板载内存
• 窗口触发、预触发、 OR/AND 触发
• 特征：单次采集、流模式、多次采集、门采样、ABA模式，时间戳模式

M4X.22xx-x4系列产品简述

        M4x.22xx系列数字化仪在采样率和分辨率方面都是最出色的。PXIe接口，通过PCIe×4 Gen2

接口协议，提供非常高速的数据流模式，连续传输速度能到1.7 GB/s。拥有独立ADC的双通道或者

四通道提供14bit和16bit分辨率，将满足高质量的信号采集需求。

       灵活的触发模式以及前端的增益调整，使得该系列可以捕获最为复杂与稀有的事件。采集模

式包括快速触发、带时间戳的分段存储模式。触发器之间待触发时间可低至80采样点，这样即便

是两个事件发生时间极为接近的情况下，也能采集到。

软件展示

        对于自己编程的用户来说，可以使用Spectrum技术成熟的的驱动器（适用于Windows和

Linux系统）。M4i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括

C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。

硬件框图

应用领域

• 雷达、激光雷达
• 激光
• 光纤传感
• 航天
• 测控系统

选型
