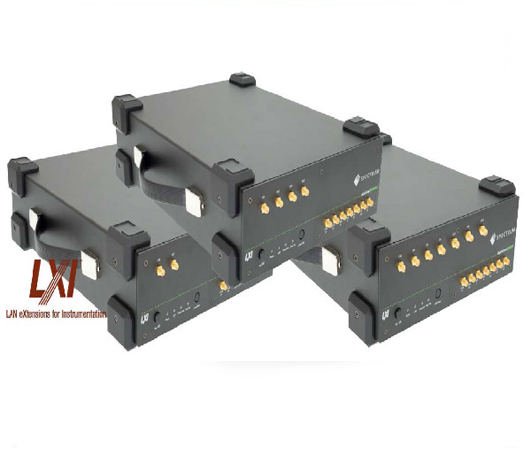

DN2.22x - 8 通道 8 bit digitizerNETBOX 到 5 GS/s采样率

• 2, 4 或8 通道，采样率 1.25 GS/s到 5 GS/s
• 带宽能到1.5 GHz
• 所有通道同步采集
• 独立的ADC和放大
• 完整的板载校准
• 4个输入范围: ±200 mV 到 ±2.5 V
• 8 GSample/4 GSample 存储
• 窗口触发、预触发、延迟触发和 OR/AND逻辑触发
• 特点： 单次记录模式、流模式、ABA模式、多次记录模式、门采样模式、时间戳模式

DN2.22x系列产品简述

        DN2.22x系列是高速数据采集卡，采样率最高5GS/s，1.5 GHz带宽，多达8个通道。每个输入通道都拥独立的A/D转换器和独立的程控放大器。这样所有通道都可以无相位延时的同步记录信号。4GB的板载内存，保证了即使在最高采样率下也可以进行长时间记录。

        接口采用网线接口，可以连接到任何局域网中，可通过计算机远距离控制和数据传输。网络连续传输速度为70MB/s。

软件展示

        对于自己编程的用户来说，可以使用Spectrum成熟的的驱动器（适用于Windows和Linux系统）。M4i系列提供了一组编程示例来演示板卡主要的信号采集功能。同时支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。

结构框图

应用领域

• 雷达、激光雷达
• 激光
• 质谱
• 航天
• 超高频局部放电

选型
