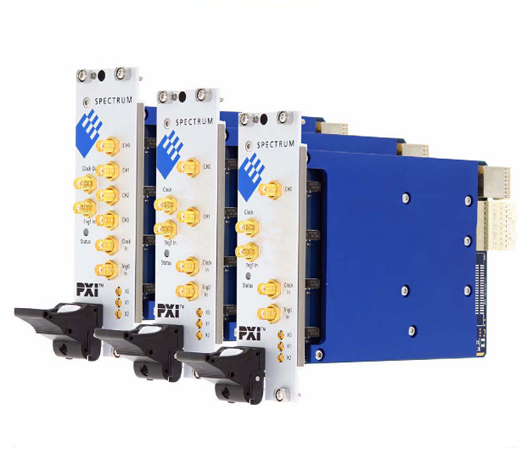

M4x.44xx-x4 - 14/16位 数据采集卡，采样率高达500 MS/s

• 高达500 MS/s 4通道
• PXIe 3U 结构， 2 槽宽
• 超快的PCI Express x4 Gen 2 接口
• 所有通道同步采集
• 每通道独立的ADC和放大
• 6个输入范围: ±200 mV 到±10 V
• 2 GSample (4 GByte) 板载内存
• 窗口触发、预触发、OR/AND触发
• 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳

M4x.44xx系列产品简述

        M4x.44xx系列数字化仪在采样率和分辨率方面都是最出色的。PXIe接口，通过PCIe×4 Gen2接口协议，提供非常高速的数据流模式，连续传输速度能到1.7 GB/s。拥有独立ADC的双通道或者四通道提供14bit和16bit分辨率，将满足高质量的信号采集需求。虽然该板卡采用了最新的生产技术，但它的软件架构和上一代m2i、m3i标准的驱动是完全兼容的。所以一块已经问世10年的200KS/s多通道采集卡和一块刚刚问世的500MS/s高精度数字化仪可以采用同样的软件进行操作。

软件展示

硬件框图

应用领域

• 雷达、激光雷达
• 激光
• 质谱
• 航天

选型
