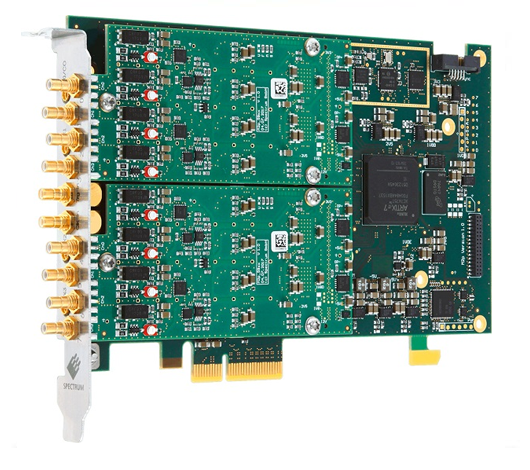

M2p.59系列 - 16 位数据采集卡

• 高达125 MS/s 4通道；80MS/s 8通道；5MS/s 单通道
• 超快的PCI Express x4 Gen 2 接口
• 所有通道同步采集
• 每通道独立的ADC和放大
• 6个输入范围: ±200 mV 到±10 V
• 512MSample (1 GByte) 板载内存
• 窗口触发、预触发、OR/AND触发
• 每个系统能高达16块卡同步
• 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳

       m2p.59xx系列支持8通道单端和4通道差分输入，采样率能到80MS/s同步采集。单端和差分模式可以通过编程或软件切换。如果使用差分输入，会减少一半的通道数。高达16bit的精度，512MSample的板载内存，内存可分配给所有通道。

软件展示

       对于自己编程的用户来说，可以使用Spectrum技术成熟的的驱动器（适用于Windows和Linux系统）。M2p系列提供了编程示例来来方便用户参考，同时支持C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。

硬件框图

应用领域

• 激光雷达
• 超声成像
• 光纤传感
• 传感器信号采集
• 无损检测
• 光声成像

选型
