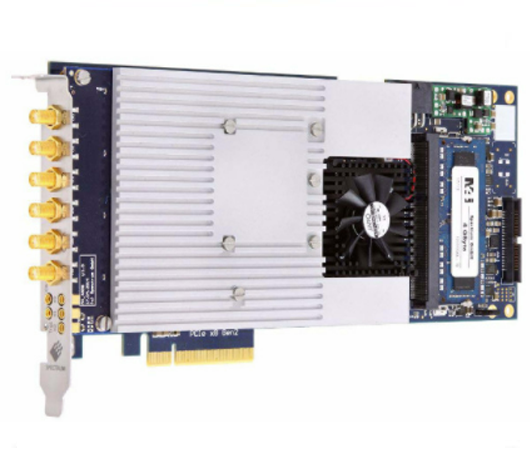

M4i.22xx-x8 - 8 位数据采集卡，采样率高达 5 GS/s

• 5 GS/s 1通道
• 2.5 GS/s 2通道
• 1.25 GS/s 4通道
• 高达 1.5 GHz带宽
• 超快的PCIE接口
• 所有通道同步采集
• 4个输入范围: ±200 mV 到 ±2.5 V
• 4 GSample板载内存
• 窗口触发、预触发、OR/AND触发
• 每个系统能高达8块卡同步
• 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳

M4i.22xx-x8系列产品简述

       M4i.22xx-x8系列是高速数据采集卡，包含9个型号。每个输入通道都拥独立的A/D转换器和独立的程控放大器。这样所有通道都可以无相位延时的同步记录信号。4GB的板载内存，保证了即使在最高采样率下也可以进行长时间记录。

　　接口采用PCIe总线，最高的数据传输速度可达3.4GB/s。M4i.22xx-x8系列均支持瞬态记录和数据流模式（FIFO），数据流可捕捉直接传递至电脑端的超长信号，在保持完整信息的同时对其进行存储或分析。

　　灵活的触发模式以及前端的增益调整，使得该系列可以捕获最为复杂与稀有的事件。采集模式包括快速触发、带时间戳的分段存储模式。触发器之间待触发时间可低至80采样点（5G每秒的情况下达到16纳秒），这样即便是两个事件发生时间极为接近的情况下，也能采集到。

　　对于通道需求超过4个的应用来说，最多可在同一系统中运行8个M4i系列板卡。板卡之间可以通过Star-Hub选项进行同步，该选项可分发板卡之间的时钟和触发信号。通过使用Star-Hub，系统可扩展到8到32个完全同步的通道。

软件展示

        对于自己编程的用户来说，可以使用成熟的的驱动器（适用于Windows和Linux系统）。M4i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。

结构框图

应用领域

• 雷达、激光雷达
• 激光测距
• 飞行时间质谱
• 航天测控
• 光谱采集

选型
