M4i.44xx-x8 - 14/16 位数据采集卡，采样率高达 500 MS/s

• 高达500MS/s 4通道，1GS/s 2通道；
• 超快的PCI Express x8 Gen 2 接口
• 所有通道同步采集
• 每通道独立的ADC和放大
• 6个输入范围: ±200 mV 到±10 V
• 2 GSample (4 GByte) 板载内存
• 窗口触发、预触发、OR/AND触发
• 每个系统能高达8块卡同步
• 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳
• 支持数字IO（自带3个，可扩展）

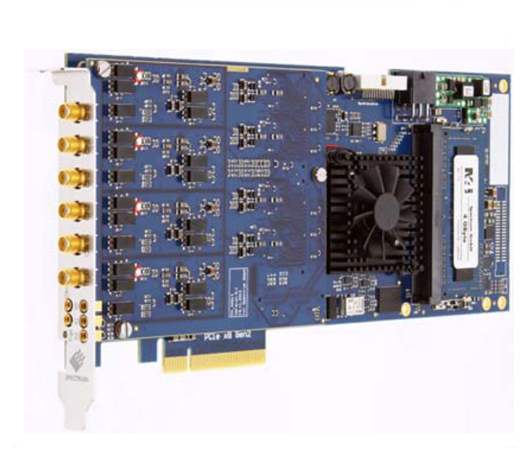

M4i.44xx系列产品简述

        M4i.44xx系列数字化仪在采样率和分辨率指标都非常高。PCIe×8 Gen2接口能达到3.4GB/s传输速率。独立ADC的双通道或者四通道提供，精度14bit和16bit分辨率，能满足高质量的信号采集需求。虽然该板卡采用了最新的生产技术，但它的软件架构和上一代m2i、m3i的板卡的驱动是兼容的。所以问世10年的200KS/s多通道采集卡和一块刚刚问世的500MS/s高精度数字化仪可以采用同样的软件进行操作。

软件展示

硬件框图

应用领域

• 雷达、激光雷达
• 激光测距
• 飞行时间质谱
• 超声成像
• 光声成像
• 光学相干断层扫描（OCT）
• 分布式光纤传感　DTS/DAS

选型
