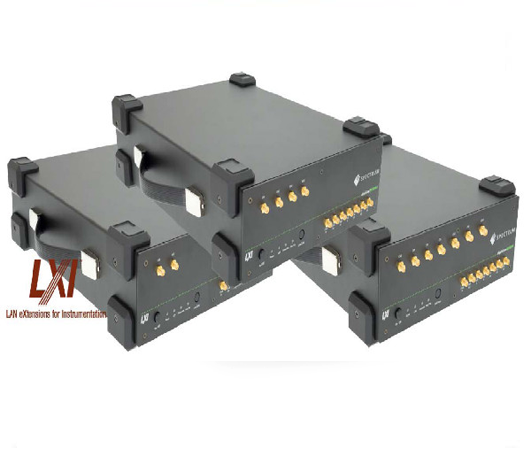

DN2.20x - 8 通道 8 bit digitizerNETBOX 到200 MS/s采样率

• 1, 2 或 4 channels 到 200 MS/s采样率
• 2, 4 或 8 channels 到 100 MS/s采样率
• 所有通道同步采样
• 每通道单独的ADC和放大
• 7个输入范围: ±50 mV 到 ±5 V
• 1 GSample/2 GSample 标准存储
• 输入偏置 ±400%
• 窗口触发、脉宽触发、预触发、OR/AND触发
• 特征： 数据流模式、ABA模式、多次记录模式、门采样模式

DN2.20x系列产品简述

　　  DN2.20x系列允许记录多达8个通道，采样率为100MS/s，或4通道200MS/s，所有通道同步采集。该系列结合了出色的A/D性能，具有许多不同的硬件和软件特性，非常适合采集真实世界的各种信号。所有可配置的硬件设置（例如作为输入阻抗）都可以通过以太网实现远程控制。该系列可以安装在任何局域网或直接连接到主机PC的任何地方。

软件展示

          对于自己编程的用户来说，可以使用Spectrum技术成熟的的驱动器（适用于Windows和Linux系统）。M4i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。

硬件框图

应用领域

• 局部放电
• 瞬态测试
• 脉冲采集
• 测试控制系统

选型
