AD和DA一体机
DN2.80系列
请求报价
16bit 40MS/s ADC 2/4/8通道 512MSample • 16bit 40MS/s DAC(AWG) 2/4/8通道 512MSample • DAC:高阻±12V输出/50欧±6V输出 • 千兆以太网 • 所有通道同步采集 • ADC的4个输入范围: ±200 mV up to ±10V • ADC:±100%偏置可调 • 窗口触发、预触发、OR/AND触发 • 远程控制 • 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳
厂家
德国SPECTRUM
  • 描述
  • 技术规格
  • 资料下载

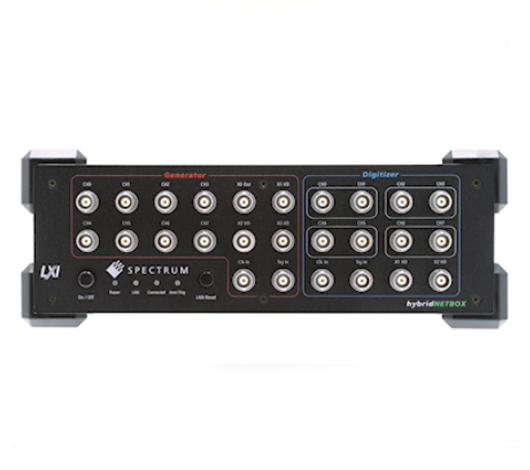

HybridNETBOX系列 - 16位数据采集卡,AD/DA采样率最高40MS/s

  • 16bit 40MS/s ADC   2/4/8通道 512MSample
  • 16bit 40MS/s DAC(AWG) 2/4/8通道 512MSample
  • DAC:高阻±12V输出/50欧±6V输出
  • 千兆以太网
  • 所有通道同步采集
  • ADC的4个输入范围: ±200 mV up to ±10V
  • ADC:±100%偏置可调
  • 窗口触发、预触发、OR/AND触发
  • 远程控制
  • 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳




DN2.8系列产品简介


        HybridNETBOX系列内部由一个数据采集卡和一个AWG组成,可以一起运行,也可以独立运行。这就允许同步数据生成和数据采集用于响应测试、自动测试设备应用、MIMO应用或闭环应用等。独立使用时,数字化仪可在现场采集测试数据,AWG可在实验室回放测试数据。hybridNETBOX提供16位分辨率,采样率为40MS/s和125MS/s,hybridNETBOX可以安装在局域网上,并且可以从主机PC远程控制。




软件展示



       对于自己编程的用户来说,可以使用成熟的的驱动器(适用于Windows和Linux系统)。M4i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。




结构框图








应用领域

  • ATE自动测试系统
  • 雷达
  • MIMO通信
  • 电路验证
  • 机电一体化




选型


型号

采样率

    模拟输入

    模拟输出

    数字输入

       带宽

    DN2.803-08           40 MS/s       8通道 8通道 3通道 20MHz
DN2.806-08 125 MS/s 8通道 8通道 3通道 60MHz
DN2.813-02 40 MS/s 2通道 2通道 3通道 20MHz
DN2.813-04 40 MS/s 4通道 4通道 3通道 20MHz
DN2.816-02 125 MS/s 2通道 2通道 3通道 60MHz
DN2.816-04 125 MS/s 2通道 2通道 3通道 60MHz
