HybridNETBOX系列 - AD采样率最高400MS/s，AD回放速率最高1.25GS/s

• 14bit 400MS/s ADC 2/4通道　4Sample
• 16bit 1.25S/s DAC（AWG） 2/4通道　4GSample
• ADC和DAC通道完全同步
• 千兆以太网接口
• ADC的6个输入范围: ±200mV到±10V，每个通道独立放大
• ADC：±100%偏置可调
• AWG：阻抗和量程软件可调
• 窗口触发、预触发、OR/AND触发
• 远程控制
• 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳

DN2.8系列产品简介

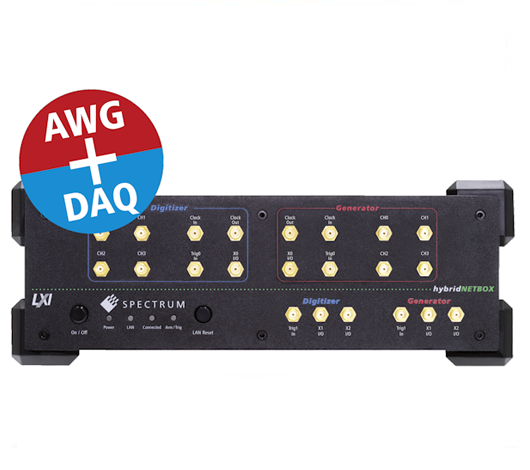

        HybridNETBOX系列内部由一个数据采集卡和一个AWG组成，可以一起运行，也可以独立运行。这就允许同步数据生成和数据采集用于响应测试、自动测试设备应用、MIMO应用或闭环应用等。独立使用时，数字化仪可在现场采集测试数据，AWG可在实验室回放测试数据。hybridNETBOX提供14/16位分辨率，ADC的采样率为180MS/s和400MS/s，AWG的回放速率为625MS/s和1.25GS/s。hybridNETBOX可以安装在局域网上，并且可以从主机PC远程控制。

软件展示

        对于自己编程的用户来说，可以使用成熟的的驱动器（适用于Windows和Linux系统）。M4i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。

结构框图

应用领域

• ATE自动测试系统
• 冷原子调控
• MIMO通信
• 量子通信和计算

选型
