产品综述

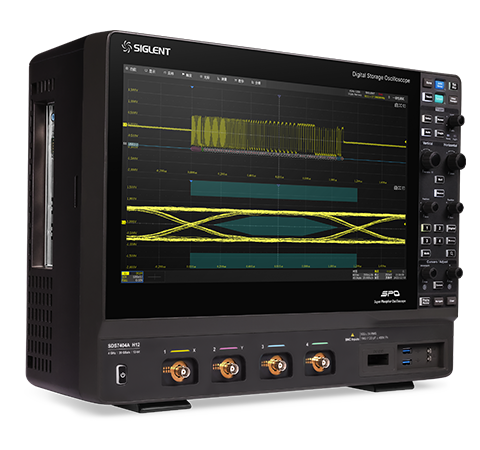

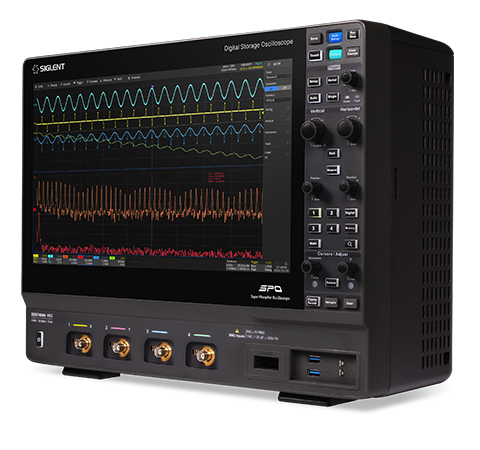

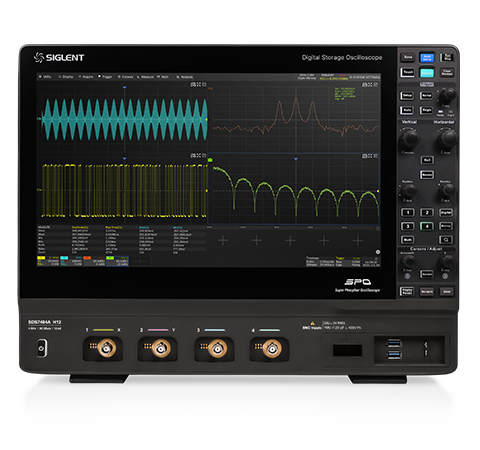

        SDS7000A系列高分辨率数字示波器，具有12-bit垂直分辨率、优秀的本底噪声性能和垂直测量精度，最大带宽4GHz，采样率最高20GSa/s，提供4个模拟通道和16个数字通道，存储深度可达1Gpts/通道，能满足更高带宽、更高精度的测量需求。SDS7000A采用SPO 技术，波形捕获率高达100万帧/秒，具有256级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波形直方图、波特图、电源分析、眼图和抖动分析、协议一致性分析等高级分析模式；具备丰富的测量和数学运算功能。SDS7000A延续了鼎阳示波器良好的易用性和用户体验，采用15.6英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率；支持外接显示器和鼠标，支持通过网页访问进行操控，支持完备的远程命令集，使用灵活，可适用多种应用场景。

主要特性

• 带宽：4 GHz, 3 GHz, 2 GHz
• 存储深度： 最高 1Gpts/通道
• 垂直分辨率：12-bit /10-bit
• 实时采样率： 最高 20 GSa/s
• 波形捕获率：最高 100 万帧/秒
• 低本底噪声：在 4 GHz 带宽下低至 220 μVrms
