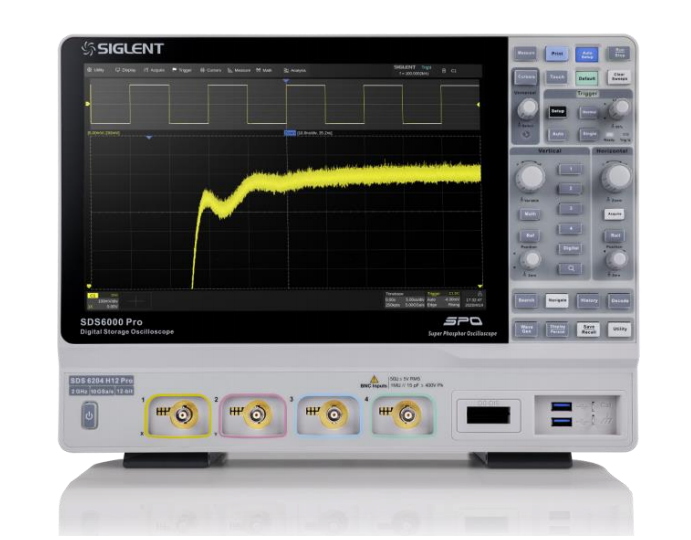

SDS6000 Pro系列高分辨率数字示波器
SDS6000 Pro系列
SDS6000 Pro 系列高分辨率数字示波器，具有最高 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更高精度的测量需求。SDS6000 Pro 的最大带宽 2 GHz，采样率最高 10GSa/s，具备 4 个模拟通道和 16 个数字通道，存储深度可达 500Mpts/通道。SDS6000 Pro 采用的 SPO 技术，波形捕获率高达750 000 帧/秒，具有 256 级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波形直方图、波特图、电源分析、眼图和抖动分析等高级分析模式；具备丰富的测量和数学运算功能。SDS6000 Pro 采用了 12.1 英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。
厂家
鼎阳科技
产品分类
特性与优点
- 模拟通道带宽：最高 2 GHz；实时采样率高达 10 GSa/s

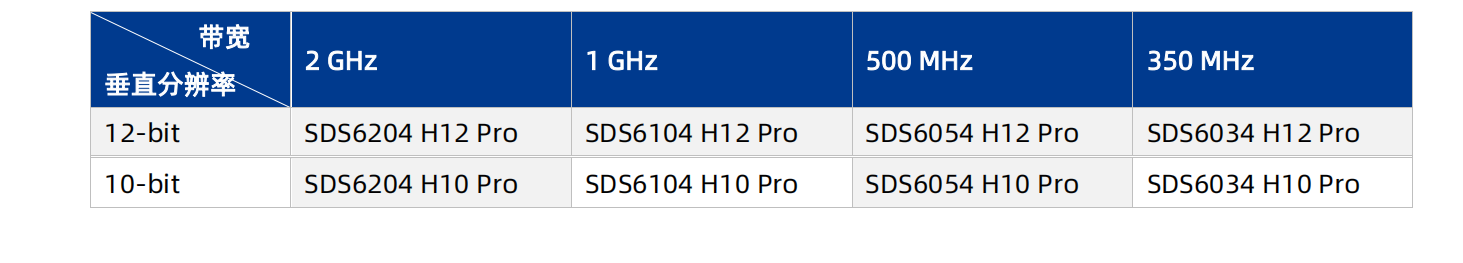

- 垂直分辨率：12-bit（H12）/10-bit（H10）
- 低本底噪声，在 2 GHz 带宽下低至 153 μVrms
- SPO 技术
- 波形捕获率最高达 750 000 帧/秒（Sequence 模式），170 000 帧/秒（正常模式）
- 支持 256 级波形辉度及色温显示
- 存储深度最高达 500 Mpts/通道
- 数字触发
- 智能触发: 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、
- 码型、第 N 边沿、建立/保持和视频触发（支持 HDTV）等
- 串行总线触发和解码，支持的协议包括标配的 I2C、SPI、UART、CAN、LIN 和选配的 CAN FD、I2S、FlexRay、MILSTD-1553B、SENT、Manchester 等
- 分段采集（Sequence）模式，最大可以将存储深度等分为80 000 段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。在 Sequence 模式下的波形捕获率最高达 750 000 帧/秒
- 历史模式（History），最大可记录 80 000 帧波形
- 数十种自动测量功能，支持测量统计、
- Gating
- 测量、Math
- 测量、History 测量、Ref 测量。支持对
- 测量参数的直方图
- 和趋势图统计
- 4 路独立的波形运算，支持 8M 点 FFT 和 20 多种常用时域
- 运算；支持自定义表达式实现复杂的嵌套运算
- 多种高级数据分析和处理功能：搜索和导航、高速模板测试、
- 波形直方图、波特图、电源分析（选件）、计数器、眼图分
- 析和抖动分析等
- 16 路数字通道（选件）
- 外置 25 MHz 任意波形发生器（选件）
- 12.1 英寸电容式触摸显示屏，分辨率 1280*800
- 丰富的接口：4 个 USB Host、USB Device(USBTMC)、LAN（VXI-11/Telnet/Socket）、micro SD 卡、Pass/Fail、Trigger Out、HDMI 视频输出等
- 支持外接鼠标和键盘操作；内建的 WebServer 支持通过网页控制仪器
- 支持丰富的 SCPI 远程控制命令
- 多国语言显示及嵌入式在线帮助
