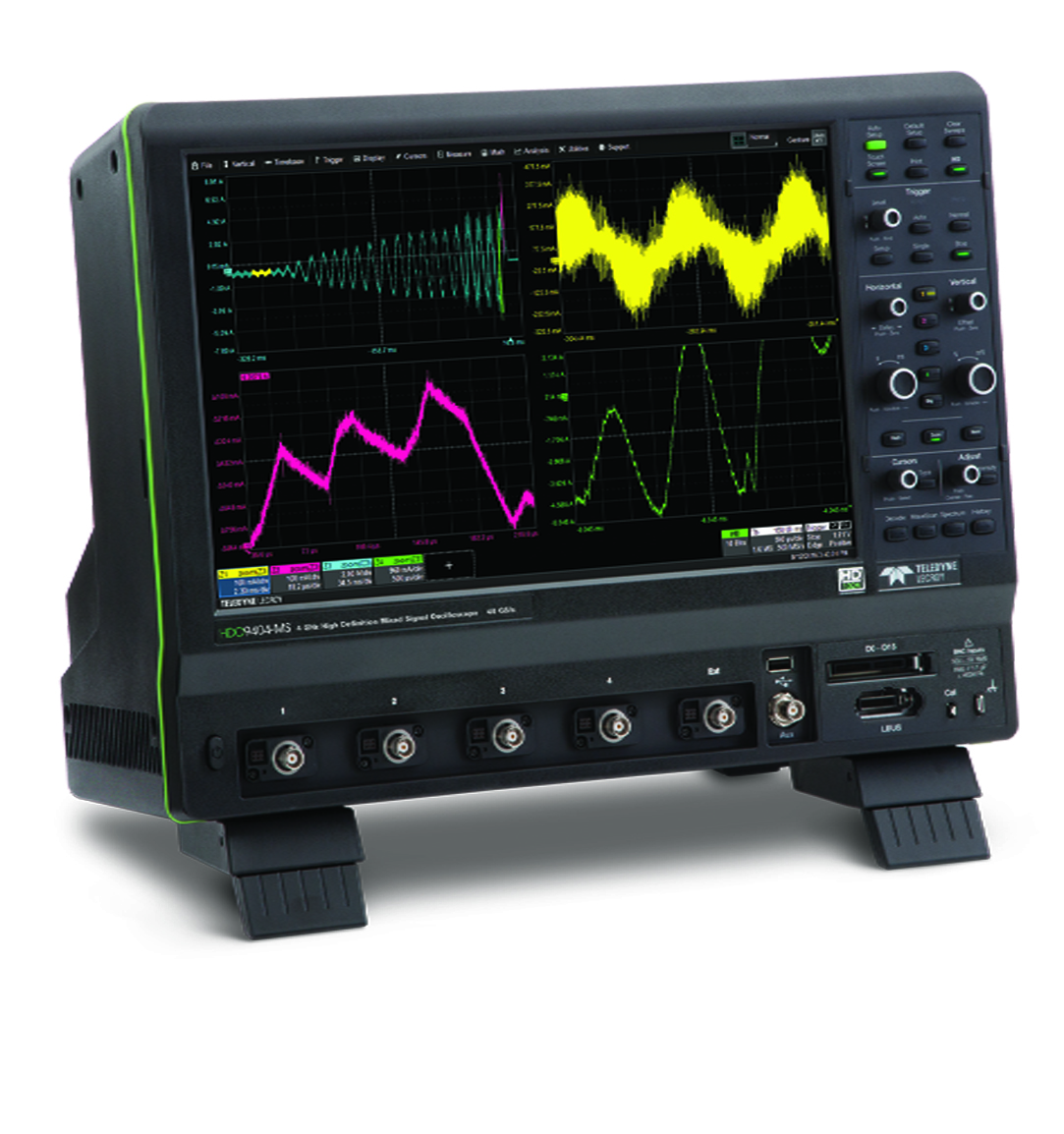

HDO9000/HDO9000-MS高清示波器
HDO9000/HDO9000-MS高清示波器
请求报价
带有HD1024技术的HDO9000提供了带有10位分辨率的杰出信号完整性,4 GHz带宽,以及一流的示波器用户体验,能够更加快速的发现、洞察问题。
厂家
力科
产品分类
  • 描述
  • 技术规格
  • 资料下载

关键特性

·         10-bit ADC垂直分辨率, 通过优化滤波达到13.8 bits

·         1 GHz - 4 GHz 带宽

·         高达40 GS/s采样率

·         15.4” 电容触摸屏

·         带有OneTouch的MAUI用户界面

·         ·         为触摸而设计

·        ·         为简单而创造

·        ·         为解决问题而发明

·        高级工具

·        ·         抖动和时序分析能力

·        ·         WaveScan搜索和查找

·        ·         LabNotebook归档和生成报告

·        ·         历史模式和波形回放

·        可选软件包

·       ·          高级用户自定义

·        ·         数字滤波器

·        ·         频谱分析

·        ·         器件和开关电源分析

·        ·         全面的串行数据分析,调试,验证和一致性工具

·         混合信号能力 (16 通道数字逻辑, 1.25 GS/s采样率)

·         ·         数字码型搜索和查找

·        ·         模拟和数字时序测量

·        ·         逻辑状态模拟

·         ·         活动指示器


HD1024 高清技术

HD1024高精度技术实现了4 GHz带宽下的10位垂直分辨率。HDO9000能够在每种特定的测量状态下动态的自动决定ADC配置从而能够始终提供最优的分辨率。



动态ADC配置

HD1024技术能够动态配置ADC以获得10位的垂直分辨率。通过在每种特定的测试条件下自动确定最好的ADC配置使得HDO9000总能提供最优秀的分辨率。ADC能够被设置为8,9,10位。

滤波优化

HD1024高精度技术使用优化滤波器以提供超过10位的精度,可以拓展到13.8位。当工作在低采样率状态下时,一个反混叠滤波器自动被使用以减少过多的带外噪声。除此以外,通过手动对每个通道施加带宽限制可以进一步优化分辨率。

一流的用户体验

HDO9000及其带有OneTouch的MAUI使得用户只需一次触摸屏幕即可执行所有常规的操作,极大的提升了方便性和效率。同时,15.4''高分辨率电容触摸屏的明亮显示和快速响应进一步增强了带有OneTouch的MAUI的效率和直观性。

带有OneTouch的MAUI

HDO9000及其带有OneTouch的MAUI通过提供最独特的触摸特征为所有示波器设定了一个用户体验的标准。常用的手势控制可用于与示波器进行直观的互动且极大的减少劳动设置时间。方便性和效率得到了优化,所有常规操作都可在一次触摸屏幕后得到执行,不需要反复的打开和关闭弹出的对话框或按钮。

强大,深入的工具箱

标准的函数、测量、调试和归档功能提供了非常卓越的分析能力。针对特定应用的软件包使得常见的设计/验证方案变得更加简单。高级用户自定义选项(XDEV)允许用户自定义测量参数和函数,提供了无限的分析能力。

优秀的串行信号工具

多种多样的应用软件能够应对所有来自串行数据测试的挑战,从全自动一致性测试软件到灵活的调试工具包。一整套协议和眼图测试工具包,是行业内最直观的触发和解码软件包的极好补充。

集成的混合信号能力

HDO9000高清示波器提供了强大的混合信号测试方案,将高清模拟通道和灵活的数字输入组合到了一起。HDO9000-MS型号集成了采样率为1.25 GS/s的16个数字通道,成为了一台集数字、模拟等于一身的调试机器。

高速数字化仪

对于需要更高性能混合信号采集能力的应用,HDA125高速数字化仪可以非常容易的增加到HDO9000来满足这样的需求。12.5 GS/s的数字采样率,18个输入通道以及革命性的快速连接探测方案,使得验证诸如DDR内存这样极具挑战的接口变得前所未有的简单和全面。

串行触发,解码,测量/图形,以及眼图

使用串行总线触发和使用颜色编码标注的协议信息显示在模拟或数字波形的顶部来隔离事件。时序和总线测量能够快速而容易的描述一个串行数据系统。串行(数字)数据能够被提取和图形化显示出来以监控系统性能随着时间的变化。通过眼图模板测试和模板失败定位器可以识别物理层异常。

LabNotebook

HDO9000的LabNotebook是理想的归档工具,LabNotebook一键就可以自动保存所有显示的波形、示波器设置文件和屏幕图片,不需要通过多个菜单单独保存这些文件。报告可以被标注和分享,通过回调可以很容易的重建实验和对比测试结果,可以在示波器或者PC上的WaveStudio上回调LabNotebook文件。

Q-S cape多标签显示架构

独特的Q-Scape多标签显示架构使用4倍的显示面积加速您对设计问题的理解。采集到的或者计算得到的波形可以显示在4个不同的标签中,每个显示标签中可以独立设置栅格类型。通过拖拉功能可以快速的在不同标签中移动波形。

抖动和时序分析选件

JITKIT让时钟和时钟—数据的系统抖动分析变得简单和易于理解,包括周期抖动、半周期抖动、周期—周期抖动、偏移、幅度、差分电压交叉点、摆率和其他多种通用抖动测量。

XDEV高级用户自定义选件

使用XDEV选项,您可以将第三方软件包集成到示波器的数据流中,基于示波器的环境创建一个新的测量参数或者数学函数,实时的在示波器屏幕上显示结果,可以利用C++、Matlab、Excel、VB等创建自己的测量参数或者数学函数。

HDO9104   (1 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate)

带宽

1 GHz

采样率

20 GS/s on 4Ch; 40GS/s on 2Ch

最大存储深度

128 Mpts (2 Ch operation)

输入通道

4

垂直分辨率

10-bits


HDO9204   (2 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate)

带宽

2 GHz

采样率

20 GS/s on 4Ch; 40GS/s on 2Ch

最大存储深度

128 Mpts (2 Ch operation)

输入通道

4

垂直分辨率

10-bits


HDO9304   (3 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate)

带宽

3 GHz

采样率

20 GS/s on 4Ch; 40GS/s on 2Ch

最大存储深度

128 Mpts (2 Ch operation)

输入通道

4

垂直分辨率

10-bits


HDO9404   (4 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate)

带宽

4 GHz

采样率

20 GS/s on 4Ch; 40GS/s on 2Ch

最大存储深度

128 Mpts (2 Ch operation)

输入通道

4

垂直分辨率

10-bits


HDO9104-MS   (1 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate, 16 digital channels)

带宽

1 GHz

采样率

20 GS/s on 4Ch;40GS/s on 2Ch

最大存储深度

128 Mpts (2 Ch operation)

输入通道

4

垂直分辨率

10-bits

数字通道最大输入频率

250 MHz

数字通道采样率

1.25 GS/s

数字通道存储深度

125 Mpts - 16 Channels

数字输入通道数

16


HDO9204-MS      (2 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate, 16 digital channels)

带宽

2 GHz

采样率

20 GS/s on 4Ch;40GS/s on 2Ch

最大存储深度

128 Mpts (2 Ch operation)

输入通道

4

垂直分辨率

10-bits

数字通道最大输入频率

250 MHz

数字通道采样率

1.25 GS/s

数字通道存储深度

125 Mpts - 16 Channels

数字输入通道数

16


HDO9304-MS      (3 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate, 16 digital channels)

带宽

3 GHz

采样率

20 GS/s on 4Ch;40GS/s on 2Ch

最大存储深度

128 Mpts (2 Ch operation)

输入通道

4

垂直分辨率

10-bits

数字通道最大输入频率

250 MHz

数字通道采样率

1.25 GS/s

数字通道存储深度

125 Mpts - 16 Channels

数字输入通道数

16


HDO9404-MS      (4 GHz Bandwidth, 10-bit, 4 Input Channels, 40 GS/s on 2 Ch Sample Rate, 16 digital channels)

带宽

4 GHz

采样率

20 GS/s on 4Ch;40GS/s on 2Ch

最大存储深度

128 Mpts (2 Ch operation)

输入通道

4

垂直分辨率

10-bits

数字通道最大输入频率

250 MHz

数字通道采样率

1.25 GS/s

数字通道存储深度

125 Mpts - 16 Channels

数字输入通道数

16
