一，产品概述

紧凑型设计，助力机器诊断和自动化测试

SDS6000L紧凑型示波器设计精巧，其4通道型号机身厚度仅为43mm，占用1U的空间，区别于传

统的需要占据7U的台式示波器，其薄型的设计，能够极大地节省空间，为机器诊断和自动化测试

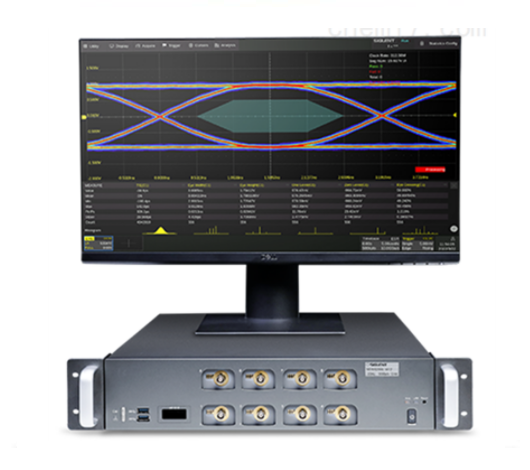

场景提供了更优选择。8通道示波器采用2U封装，最大可扩展至512模拟通道，极大地提高了通道

密度。在机器诊断和自动化测试领域，大多数工程师和研究人员更青睐拥有足够性能和通道数的

高性价比数据采集解决方案，而SDS6000L系列紧凑型示波器以及其搭建的多通道高速数据采集系

统，满足了这一诉求。

灵活组网，最高512通道高速数据采集系统

SDS6000L外形设计精巧，体积紧凑，仅有1U高，能够组建灵活的多通道采集系统，用更小的空

间获取更大的测量范围，即通过同步机触发多台（最多64台）示波器同步采集，最多支持扩展至

512个模拟通道；可通过外接显示器和鼠标实现人机交互，也可通过网口连接上位机，通过

WebServer 或二次开发上位机软件实现对仪器的远程操控，使用灵活，非常适用从实验室到生产

中的多种应用场景。

12-bit高分辨率，满足更高精度的测试需求

高分辨率示波器能有效提高信号测量精度。传统8-bit分辨率示波器的量化等级为256，而12-bit分

辨率的量化等级为4096，这意味着测量电压为1V的信号，12-bit下可测得的最小信号幅度为

1/4096V，而8-bit只有1/256V。12-bit分辨率可达到传统8-bit的16倍，这将信号的测量精度提升了

一个量级。

高分辨率示波器对本身的底噪要求极高，否则小信号很容易淹没在噪声之中。SDS6000L的底噪值

仅为153μVrms，其直流增益精度可达±0.5%，能让12-bit ADC充分发挥性能，使用户能观察到更

多波形细节。

优异性能，高保真信号捕获与细节体现

SDS6000L系列在机身小巧的同时也保持了优异的性能：带宽最高可达2GHz，可测量上升时间更

短的信号；最高10GSa/s采样率，能更准确地捕获波形数据，而最大500 Mpts/通道的深存储，使

用户能够使用更高的采样率捕获更长时间的信号，然后快速放大需要关注的区域，做到整体与细

节的兼顾；采用鼎阳创新的SPO技术，拥有最达750 000 帧/秒（Sequence 模式）的波形捕获

率，能轻松捕获到低概率异常事件。

眼图和抖动分析

眼图分析是高速系统信号完整性分析的核心。SDS6000L提供对数字信号进行眼图和抖动分析的功

能，自动从串行数据中提取时钟用于重构眼图和进行抖动计算；

支持多种眼图和抖动参数的自动测量；

支持对眼图的模板测试。

丰富的硬件接口

支持 2 个 USB Host 3.0 和 2 个 USB Host 2.0、1 个 USB Device 2.0 (USBTMC)、1 个 1000M

LAN（VXI-11/Telnet/Socket）、1 个micro SD 卡、1 个辅助输出（Pass/Fail 和 Trigger Out 复

用）、1 个 HDMI 视频输出接口、1 个 10 MHz In 和 1 个 10 MHz Out。
