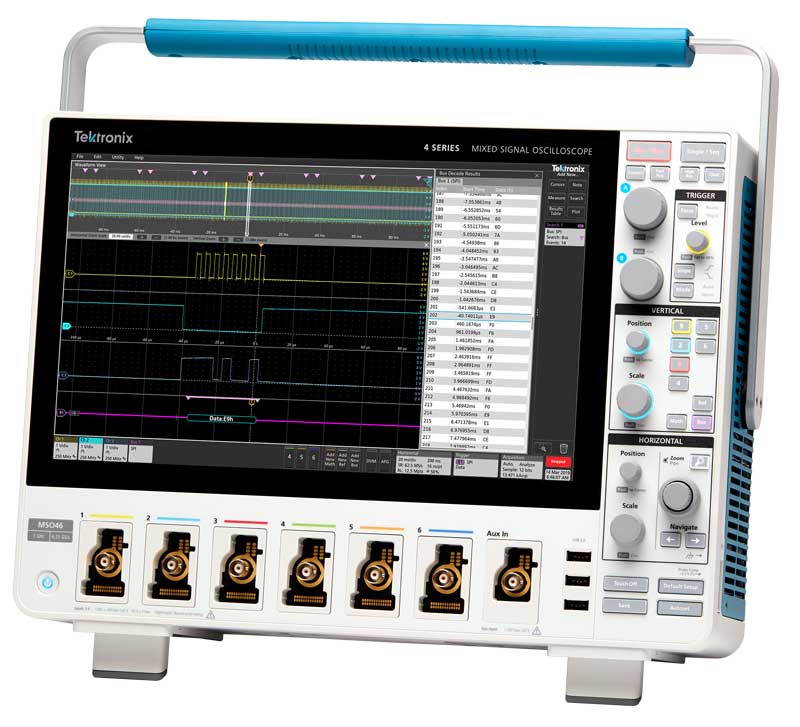

Tektronix 4 系列 MSO 混合信号示波器
Tektronix 4 系列 MSO 混合信号示波器
4 系列
请求报价
全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数，让您在有限的空间获得前所未有的洞察力。全新体验，符合工程师潜意识触摸操作的界面设计。
厂家
泰克(Tektronix)
产品分类
热门产品
测试与仪器
通用电子测试
数字示波器/逻辑分析仪
Tektronix 4 系列 MSO 混合信号示波器
  • 描述
  • 技术规格
  • 资料下载
全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数，让您在有限的空间获得前所未有的洞察力。全新体验，符合工程师潜意识触摸操作的界面设计。

泰克 4系列 MSO 混合信号示波器 型号


型号 模拟带宽 模拟通道 数字通道数 采样率 记录长度
MSO44 200 MHz 至 1.5 GHz 4 最多 48 条（可选） 6.25GS/s 31.25 M 至 62.5 M 点
MSO46 200 MHz 至 1.5 GHz 6 最多 48 条（可选） 6.25GS/s 31.25 M 至 62.5 M 点


泰克 4系列 MSO 混合信号示波器 概述


同类产品中超大的显示以及屡获殊荣的用户界面


4 系列 MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，以及同类产品中超大的显示和超高分辨率的显示，打造了示波器全新的操作体验。
  • 13.3 英寸高清显示屏
  • 6.1 英寸（15.5 厘米）深，适合有限的工作台空间

出色的细节设计和多达 6 条Flex channel的输入通道


  • 任何通道都可以显示波形、频谱或两者
  • 任何一条输入通道都可连接逻辑探头来查看八条数字通道
  • 所有通道均具备出色的细节设计和准确的测量
    • 12 位垂直分辨率（高分辨率模式下可达 16 位）
    • 在所有模拟和数字通道上实时采样率高达 6.25 GS/s
    • 高达 62.5 M 点记录长度

规格一览


输入通道
  • 4 或 6 路 FlexChannel 输入
  • 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
带宽1
  • 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
采样率
  • 在所有模拟/数字通道上实时采样率高达 6.25 GS/s
记录长度
  • 31.25 或 62.5 M 点
垂直分辨率
  • 12 位
  • 高分辨率模式下高达 16 位
信号生成1
  • 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表2
  • 4 位交流有效值电压，直流电压
  • 直流 + 交流有效值电压
触发频率计数器2
  • 8 位
高级分析1
  • 自动功率测量
  • 频谱视图的混合域分析
协议支持1
  • 10Base-T, 100Base-TX
  • CAN, CAN FD, LIN, FlexRay
  • I2C，SPI
  • I2S, LJ, RJ, TDM
  • I3C
  • MIL-STD-1553、ARINC 429
  • RS-232、RS-422、RS-485、UART
  • SENT
  • SPMI
  • USB 2.0 LS、FS、HS
显示器
  • 13.3 英寸（338 毫米）
  • 高清彩色 (1920 x 1080) 电容式触摸屏
尺寸（高 x 宽 x 深）
  • 280 毫米 x 450 毫米 x 155 毫米
  • （9.8 英寸 x 17.7 英寸 x 6.1 英寸）
重量
  • 16 磅（7.3 千克）

1 - 可选且可升级
2 - 产品注册后免费

更多功能和可升级


立即获取所需的所有调试功能，或在需要时添加这些功能 - 无需将其发回来。
  • 高达 1.5 GHz 带宽
  • 高达 62.5 M 点记录长度
  • 数字通道：每个 TLP058 逻辑探头提供 8 条数字通道
  • DVM/频率计数器（在注册后免费提供）
  • 任意波形/函数发生器
  • 高级分析
    • 串行总线解码和触发
    • 频谱视图混合域分析
    • 自动功率测量

了解泰克为您的应用推荐的精选产品


使用您所需的正确工具立即开始使用。我们的专家预先选择了五个关键应用的适合附件，让您更快地解决问题：
  • 功率电子
  • 电源完整性
  • 串行总线解码
  • EMI 预一致性
  • 无线嵌入

泰克 4系列 MSO 混合信号示波器

适合每一位工程师的示波器


无论您是在调试串行总线还是在设计高速数字标准，我们都在示波器用户界面中设置了一个新标准，以便您可以更快、更轻松地找到答案。
泰克 4系列 MSO 混合信号示波器
